Hallo Zusammen
Ich dachte mir ich teile mit Euch meine Konstruktion zum Smarten Wandschalter:
Ziel:
Wandschalter betätigen -> Sonoff ON/OFF / Status in Eveline App sichtbar als Trigger zur Nutzung für Automationen mit weiteren Sonoffs
Benötigte Hardware und Know-How:
1 Feller (CH) Wandschalter, 1 Sonoff Basic, Lötstation, Kabel für 5-12V Mittleres Elektro Know-How, keine Programierungskenntnisse
ACHTUNG:
Gefahr durch elektrischen SCHOCK!
Bitte seid Vorsichtig bei 220Volt Strom! Immer nur im
NICHT angeschlossenen Zustand Arbeiten, resp. SICHERUNGEN raus!
ACHTUNG II:
Die Garantien verfallen bei Sonoff, wie auch bei Feller bei Manipulation der Geräte.
Anleitung:
1. Sonoff Basic aus dem Gehäuse entfernen
2. Vorsichtiges Ablösen des Eingebauten Tasters auf der Sonoff Platine (ist aufgeklickt)

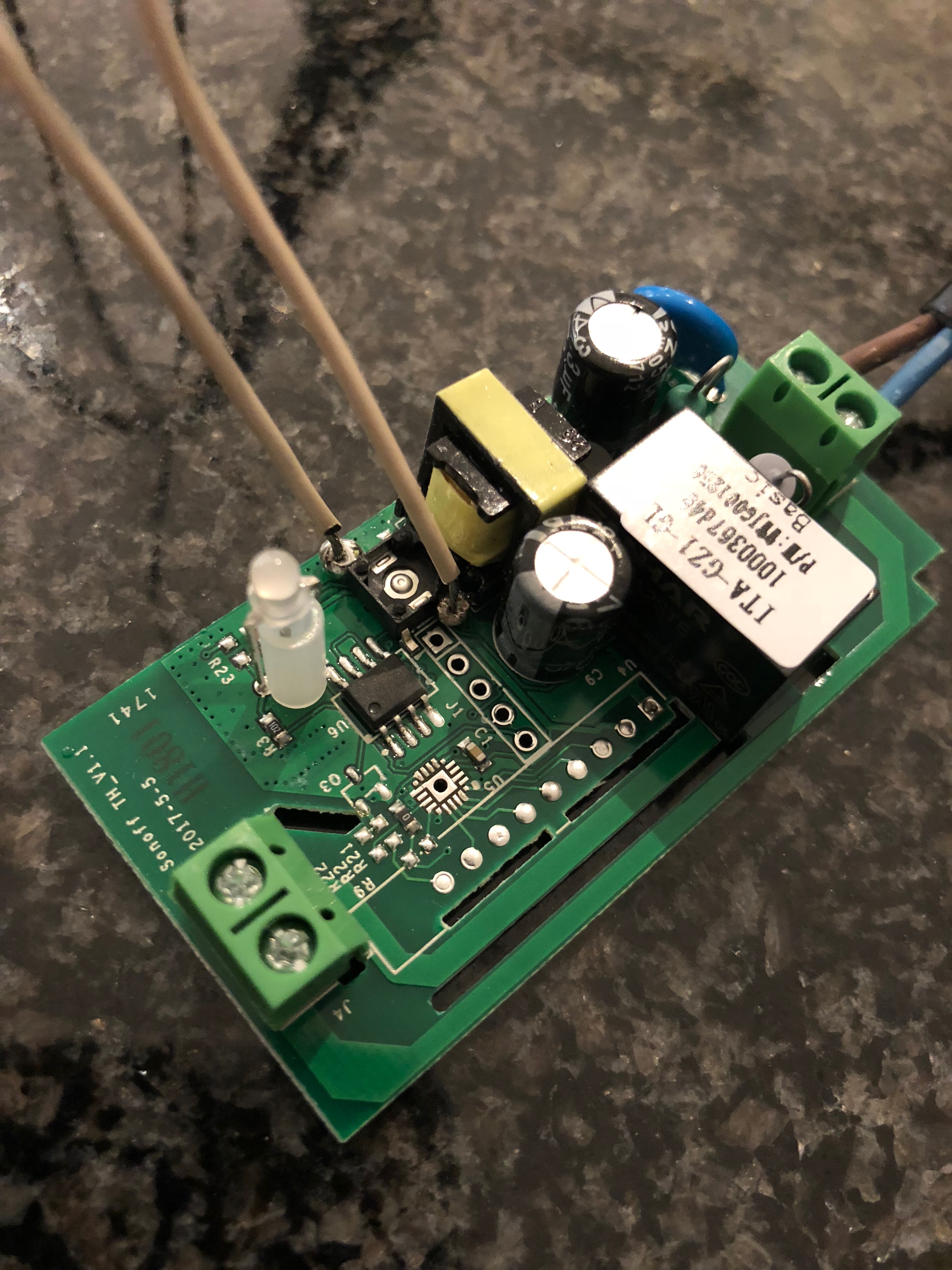

3. Anlöten der Kabel an die Kontakte
(Meine Lötskills sind nicht der Brüller, ich weiss ) Aber auf dem Teil laufen ja nur V12

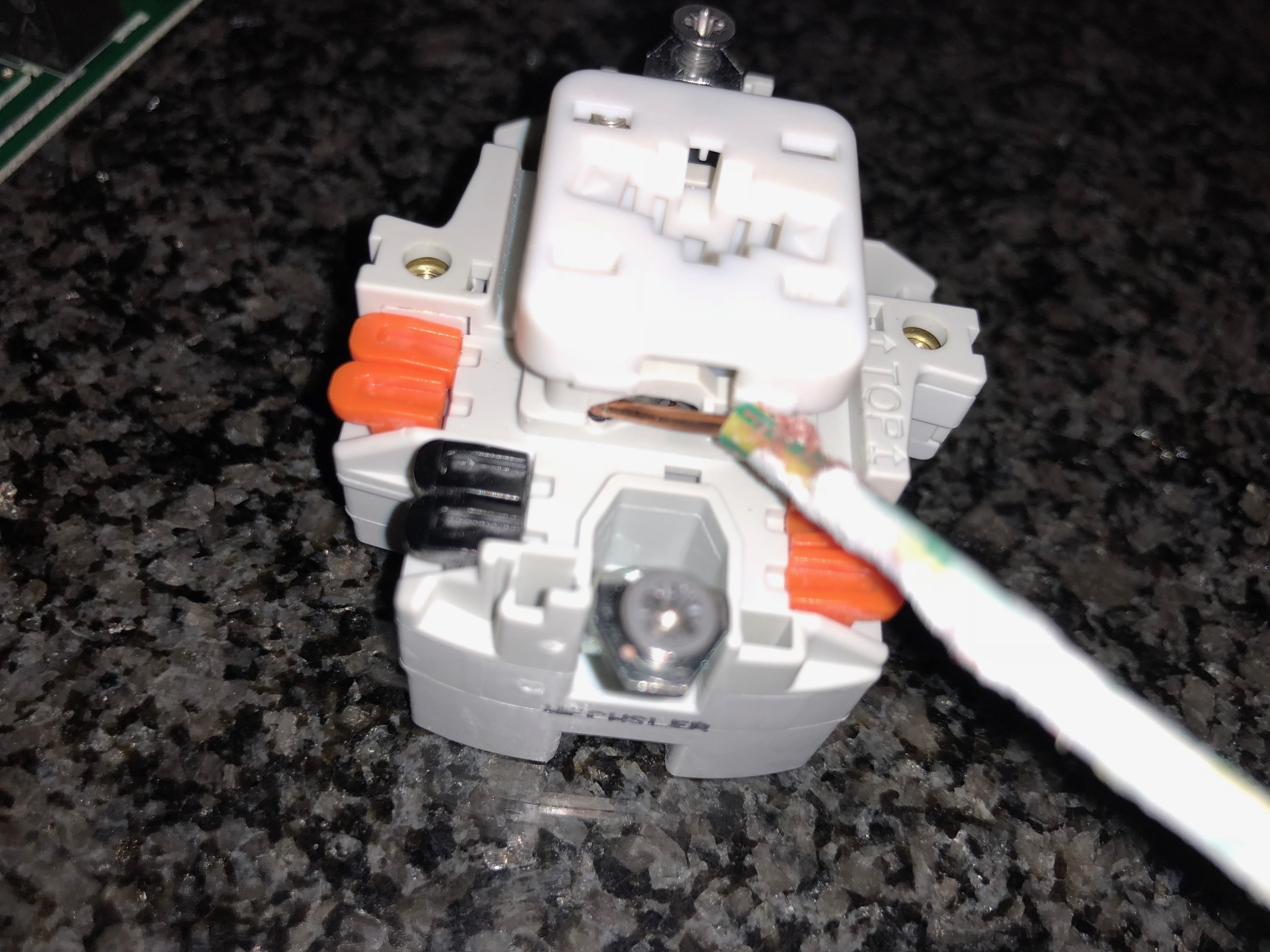

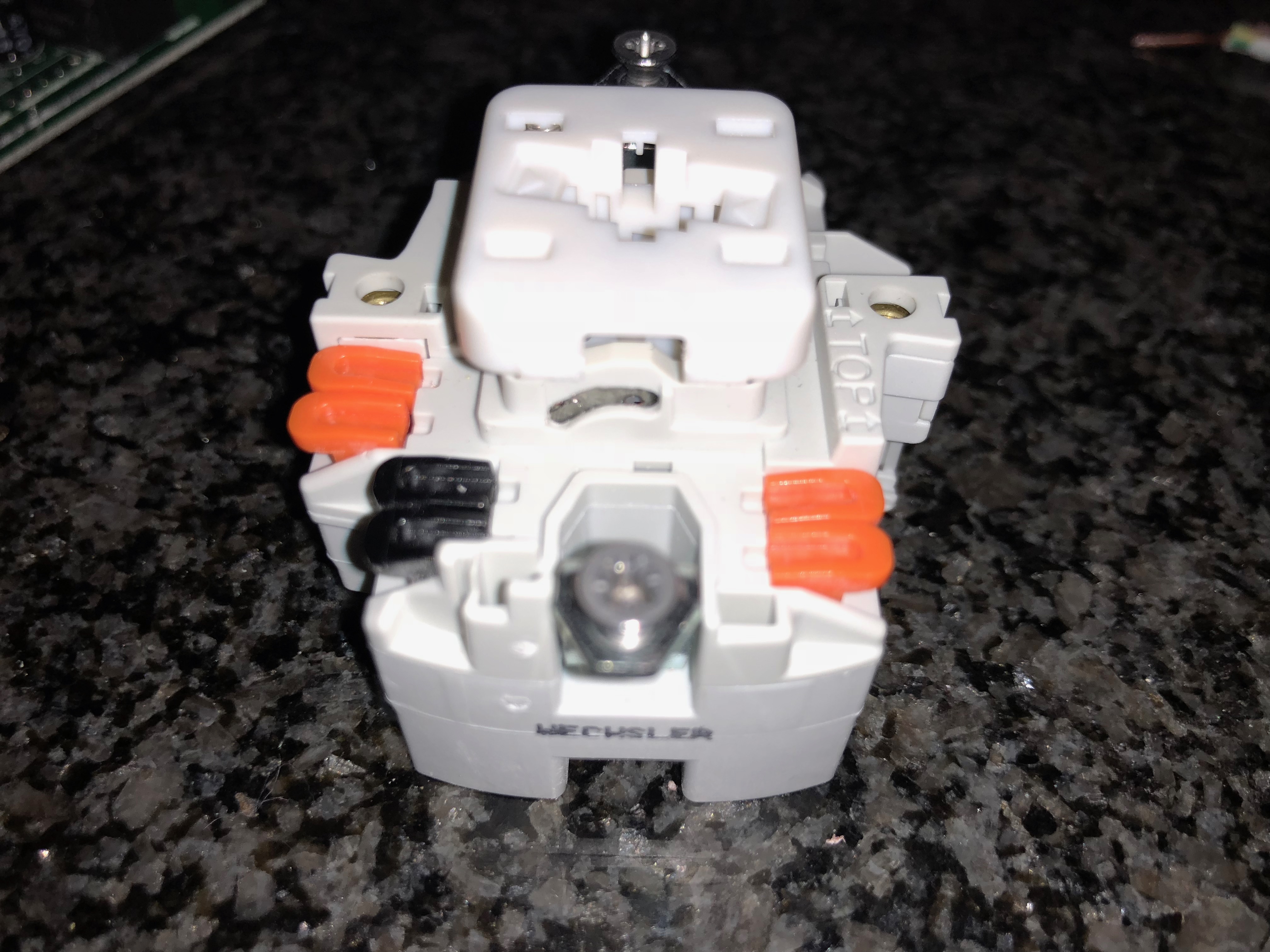

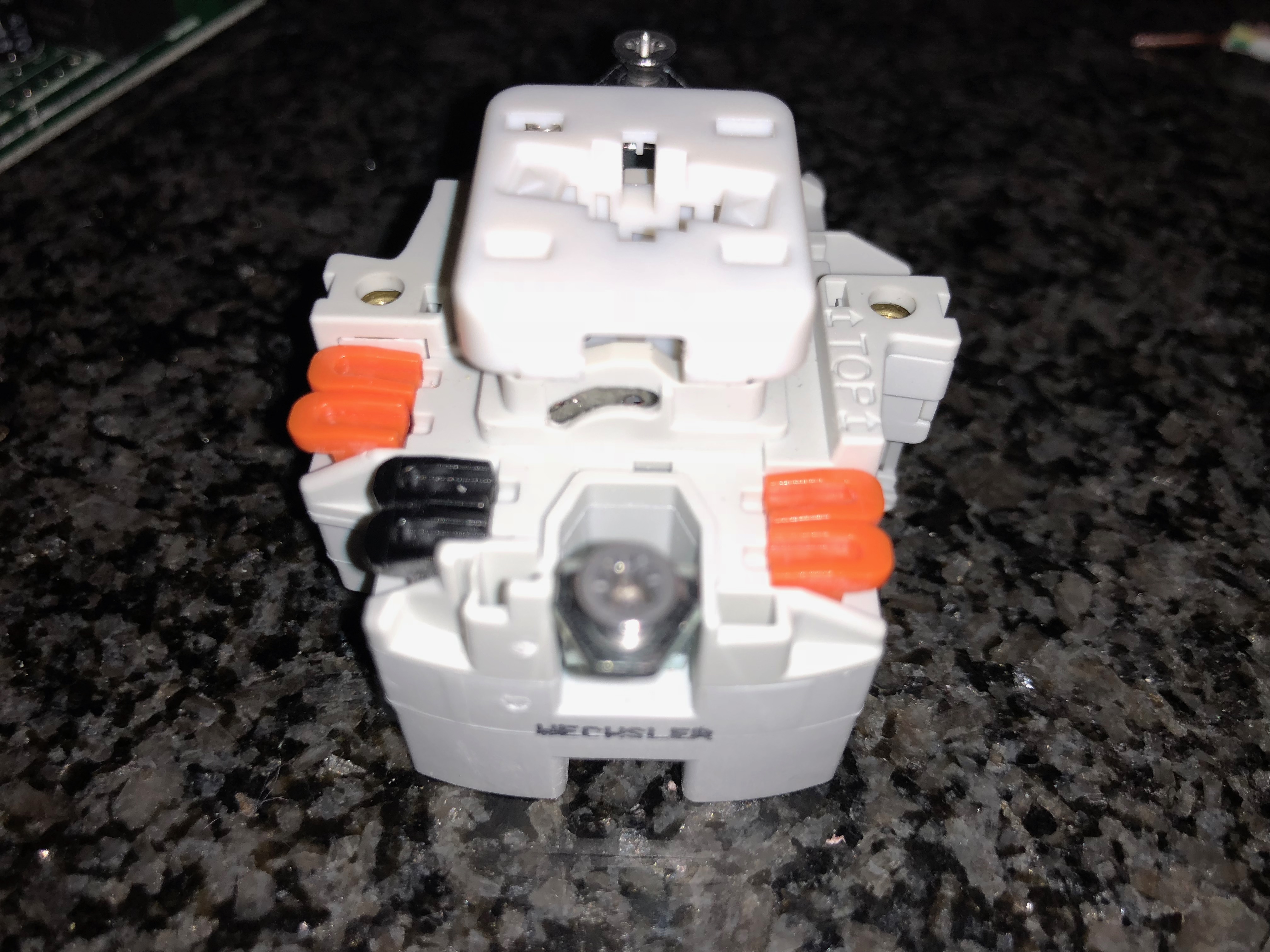

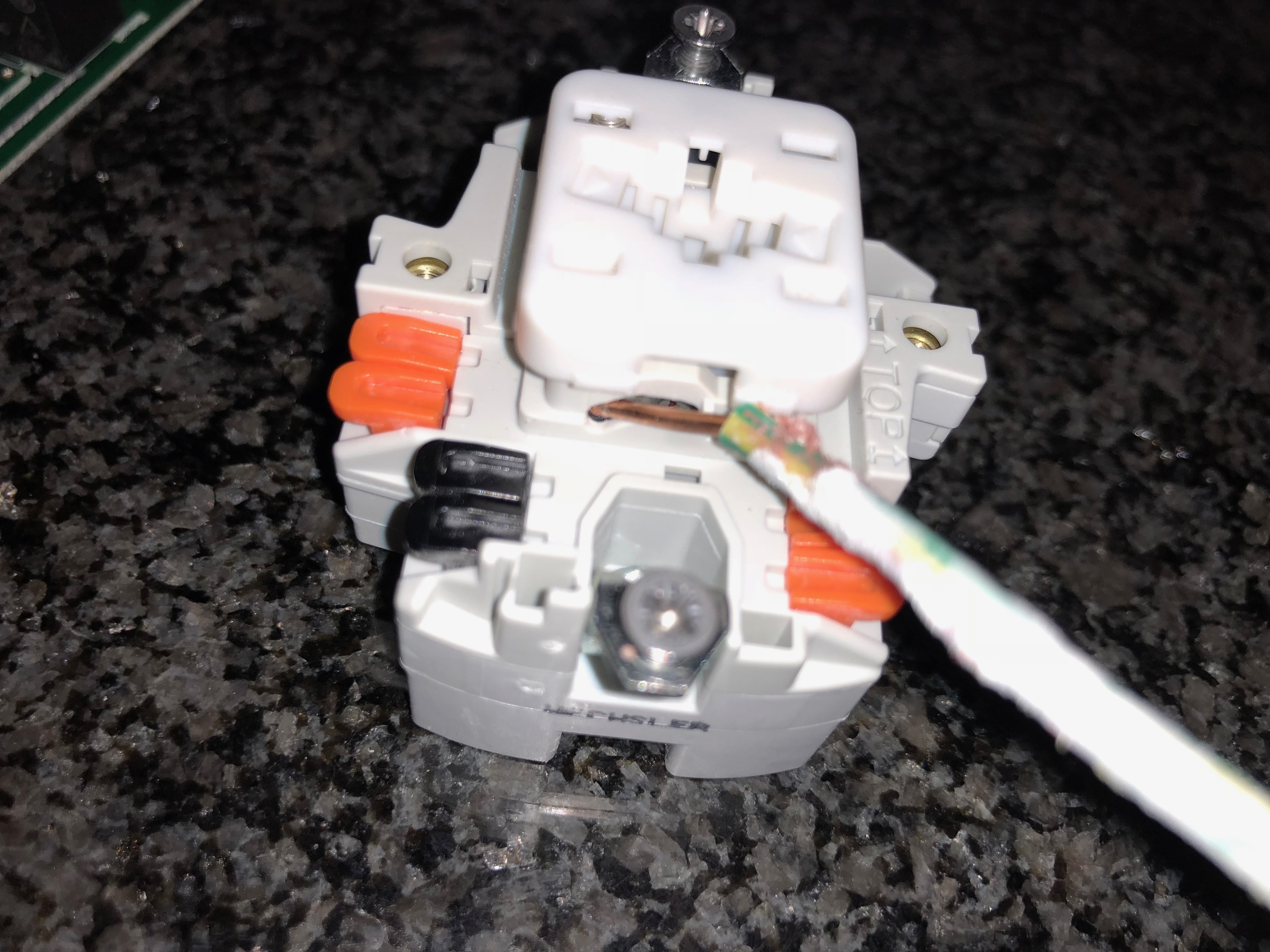

4. (CH) Feller Wandschalter von Schalter in Taster umstellen, Metallstück im Schlitz nach unten Klicken
4.1 (EU)

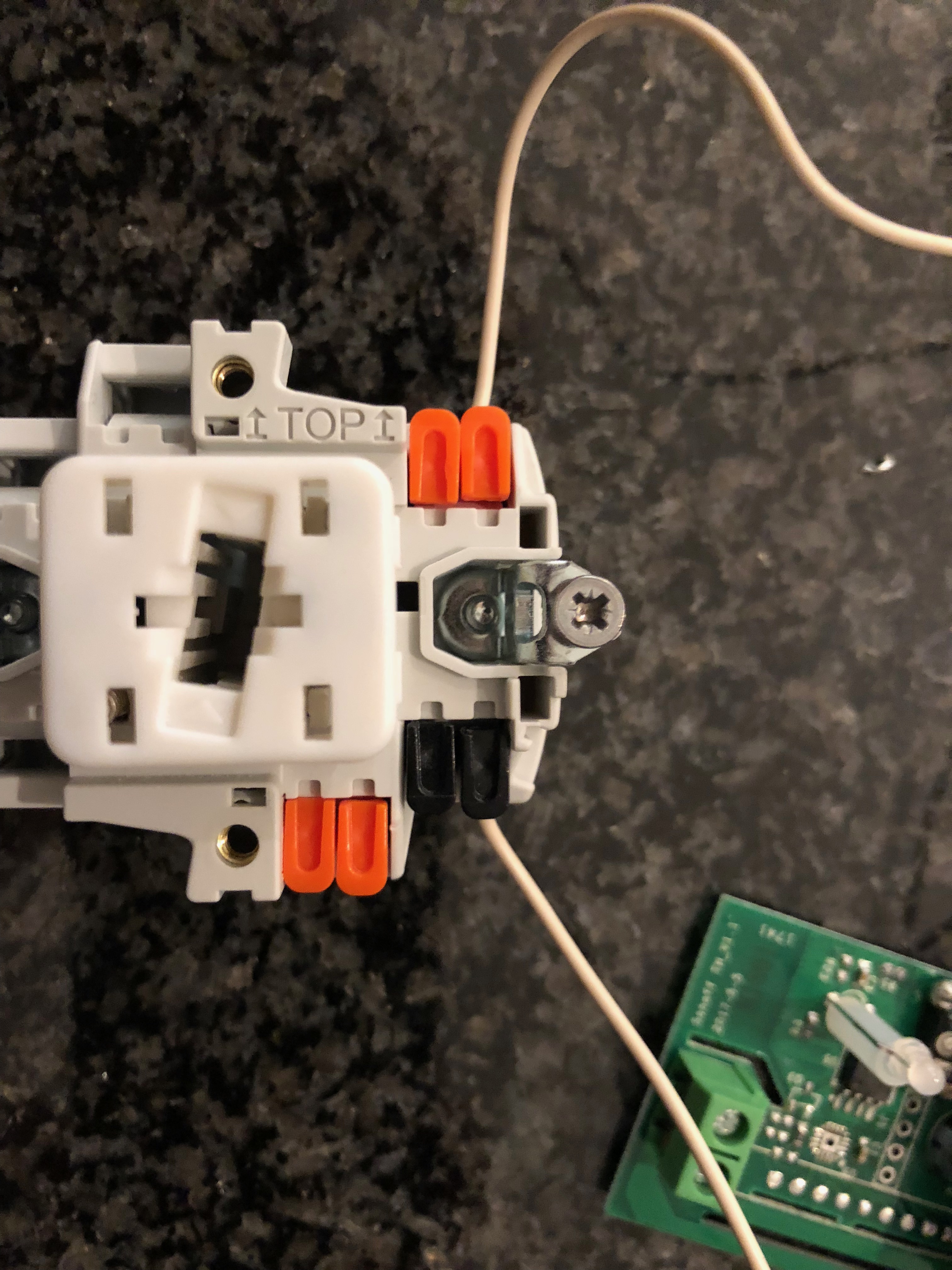

5. Verkabelung des (CH) Feller Wandtasters

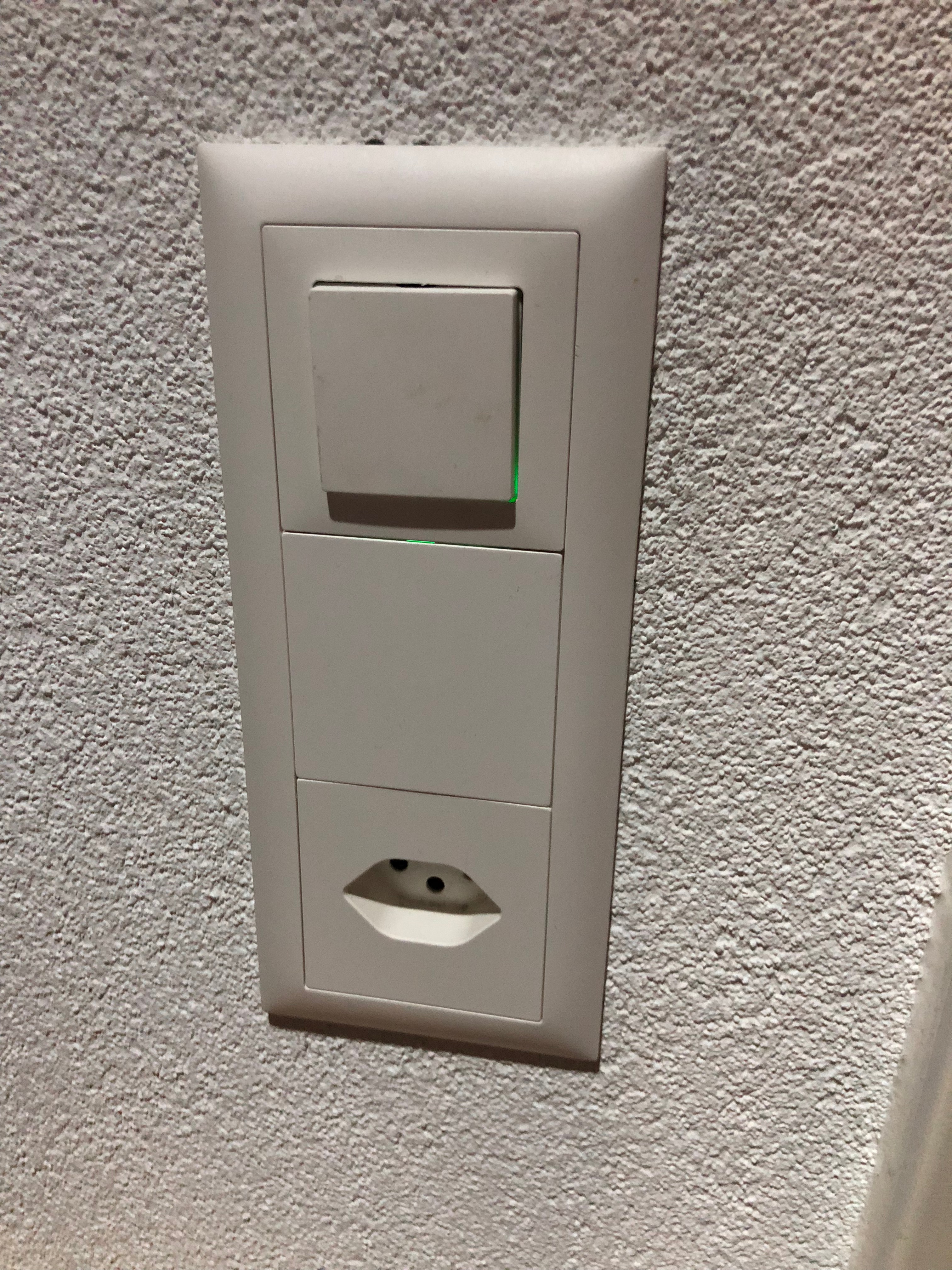

Das ganze Teil (Wandtaster und Sonoff Platine) hat in einer 2 Fach UP Dose Platz
(Bei mir Habe ich eine 3 Fach UP Dose, da unten noch eine Steckdose verbaut ist)
Viel Spass beim Nachbauen
Aber bitte Vorsichtig, bei Arbeiten mit STROM!
Ich habe dies bei mir im Badezimmer verbaut, Sonoff mit Taster steuert den Ventilator, über EWelink App eine Automation für die Spiegelbeleuchtung eingerichtet
Wenn Sonoff Ventilator= ON dann Sonoff Spiegel = ON und Wenn Sonoff Ventilator= OFF dann Sonoff Spiegel = OFF
Allenfalls kann man auch noch einen Timer Programmieren, somit vergisst man nie wieder das Licht auszuschalten im Bad und der Ventilator stellt auch automatisch ab
Liebe Grüsse
Bobby
