Teil 3
Hier wie im Bild eingeben
Das macht ihr jetzt bei allen von mir rot markierten Nodes. Alles andere so bitte drin stehen lassen.
Im nächsten Bild müsst ihr auch die Einstellungen an euch anpassen.
Jetzt müssen wir den Node GET Sensor Closed bearbeiten.

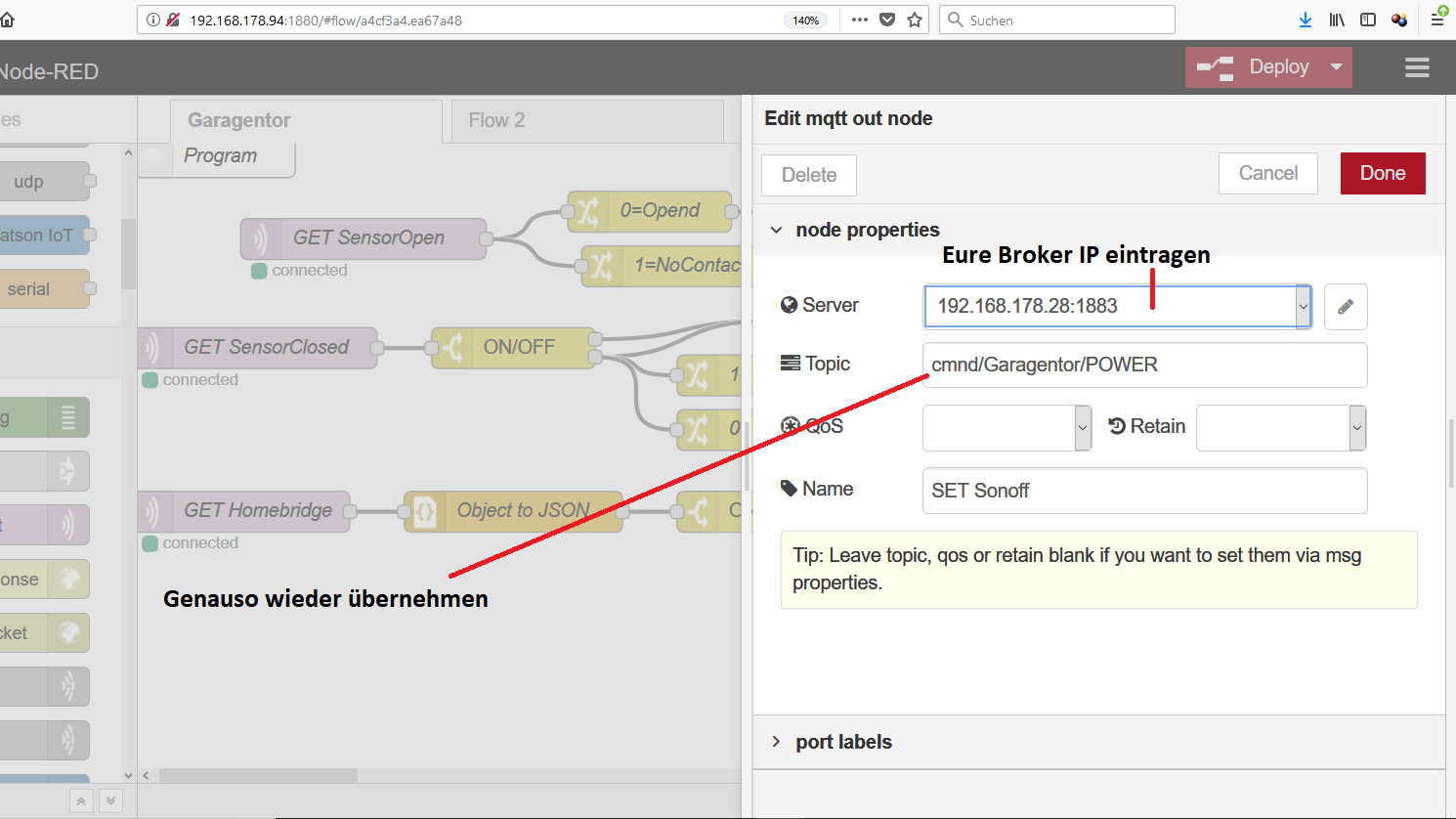

Jetzt noch den Node Sonoff bearbeiten.

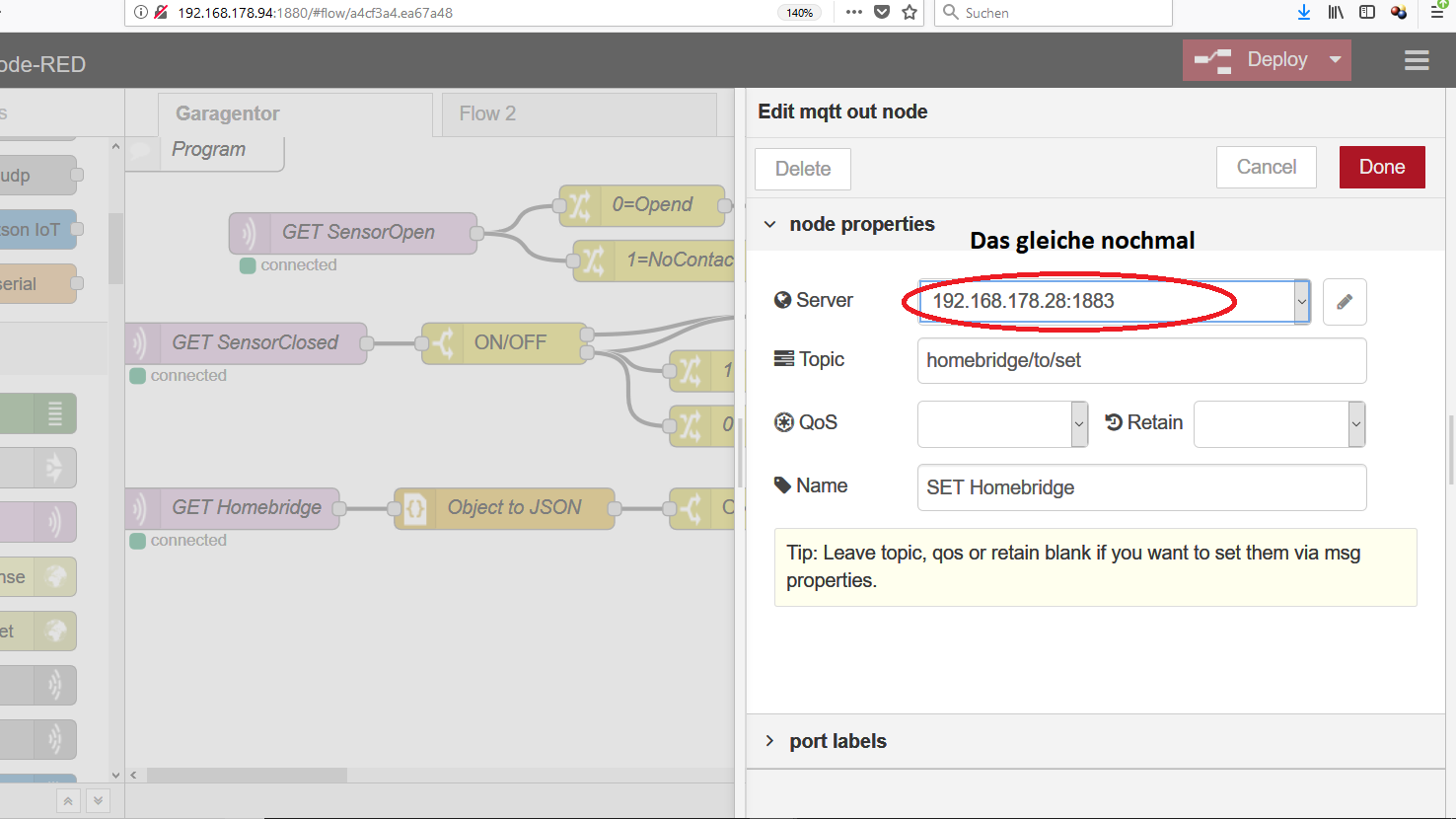

Als zu guter Letzt nur noch bei Get Hombridge und Set Hombridge eure Broker iP eingeben.
Das war es nur noch auf Deploy drücken und wir sind fertig.
Weiter in Teil 4
Teil 2

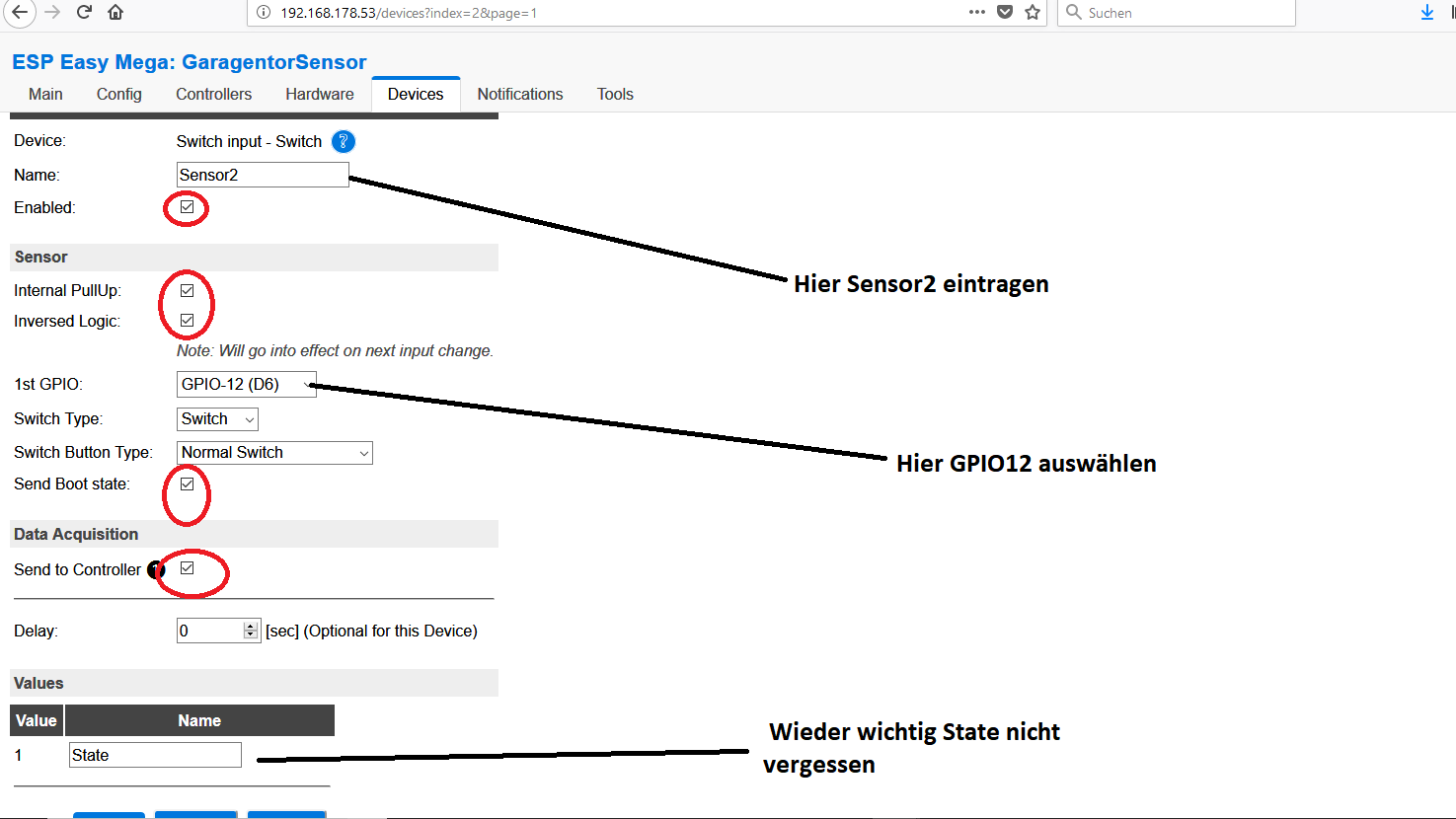

Jetzt müssen wir unter Devices unsere Reedkontakte konfigurieren. Also geht auf Edit für Sensor1, das gleiche machen wir dann auch für Sensor2.

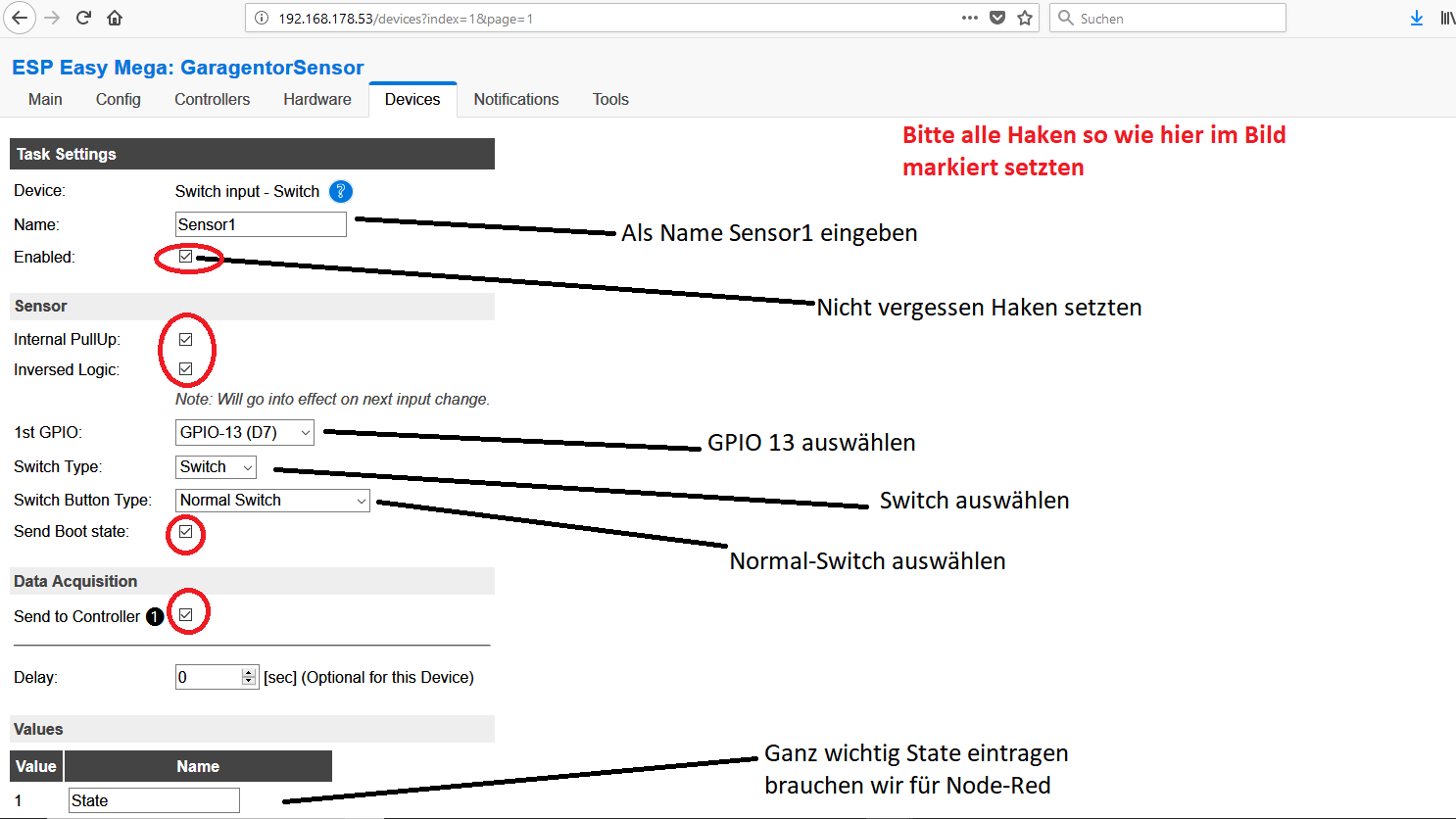

Bitte alles so eintragen wie auf dem Bild beschrieben.
Danach abspeichern und den 2 Sensor konfigirieren.
Abspeichern und fertig
Unter Tools Advanced setzten wir noch den Haken bei NTP
Somit ist unser Wemos fertig konfiguriert.
Als Nächstes könnt ihr schon das Hombridge Plugin instalieren.
Die Konfiguration sieht dann so aus.
"platform": "mqtt",
"name": "MQTT Bridge", ( Name könnt ihr so übernehmen )
"url": "mqtt://192.168.178.00", ( Hier eure Mqqt-Broker Adresse rein )
"topic_type": "multiple",
"topic_prefix": "homebridge",
"username": "", ( Falls ein Username vergeben wurde hier eintragen)
"password": "" ( Und hier das Passwort, falls vergeben )
Alles weitere so lassen.

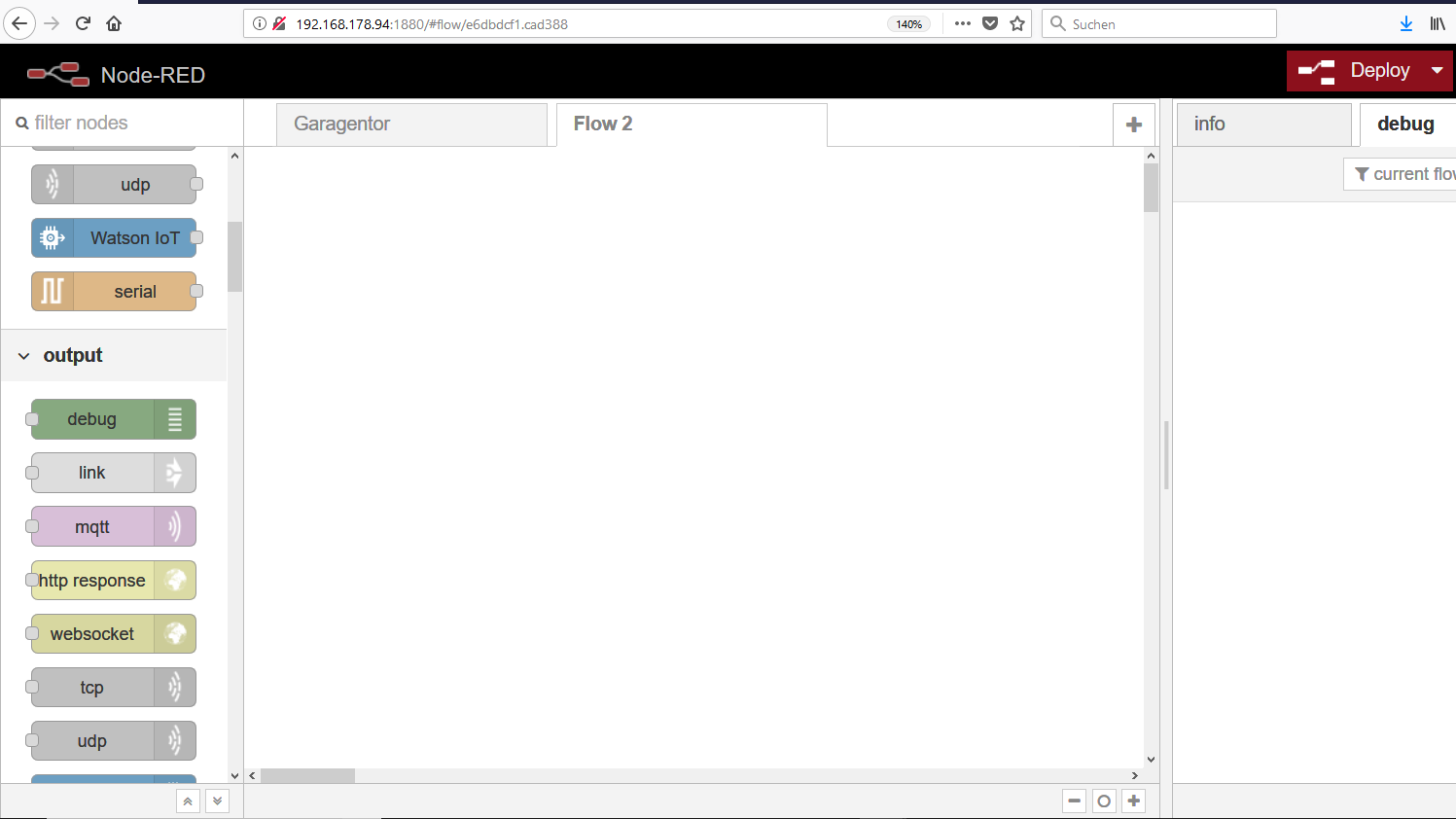

Kommen wir jetzt zu Node-RedMeldet euch auf die Weboberläche von Node-Red an.
Das sieht dann so aus.

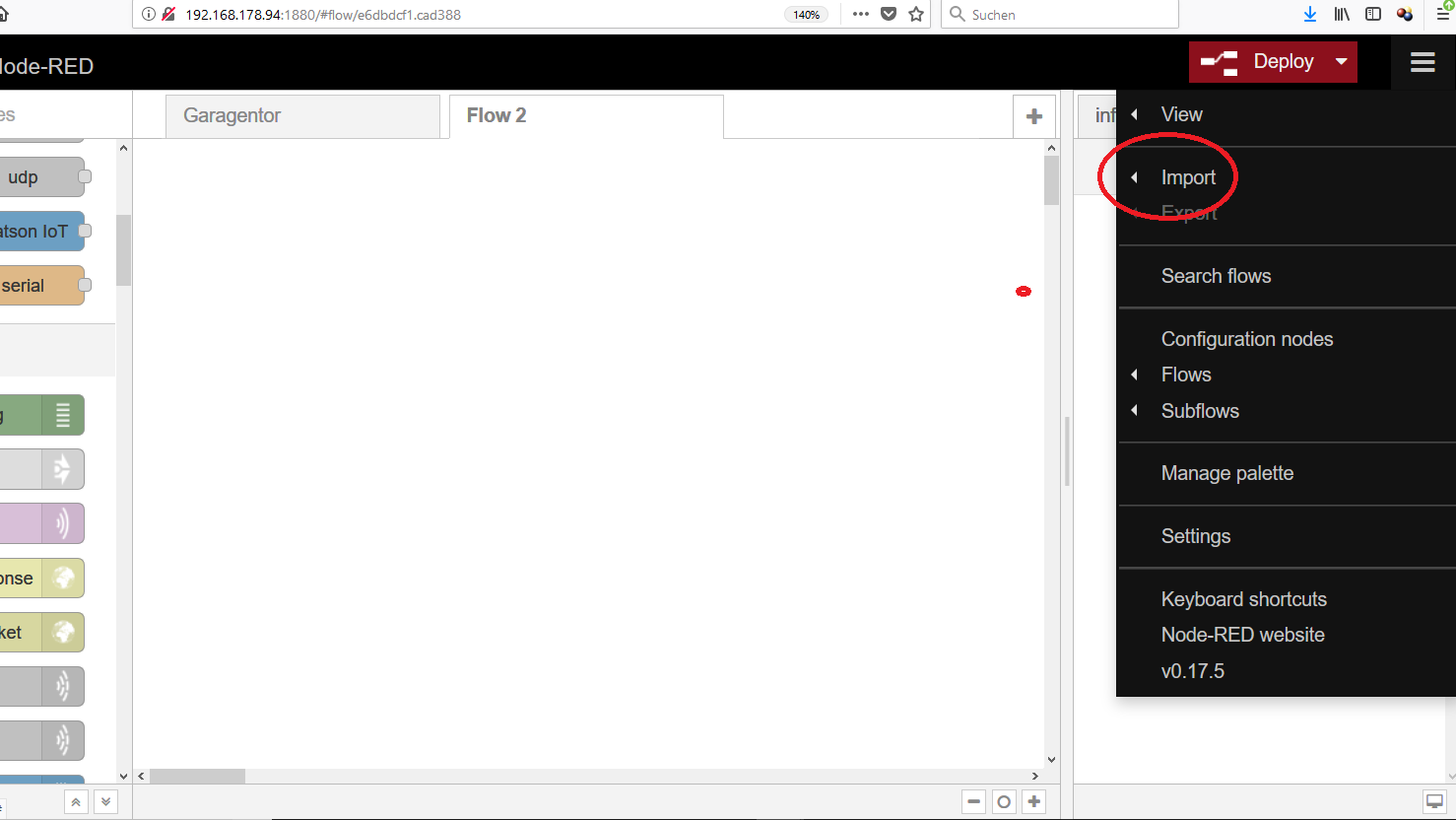

Als Nächstes gehen wir auf Import damit wir den fertigen Flow importieren können.

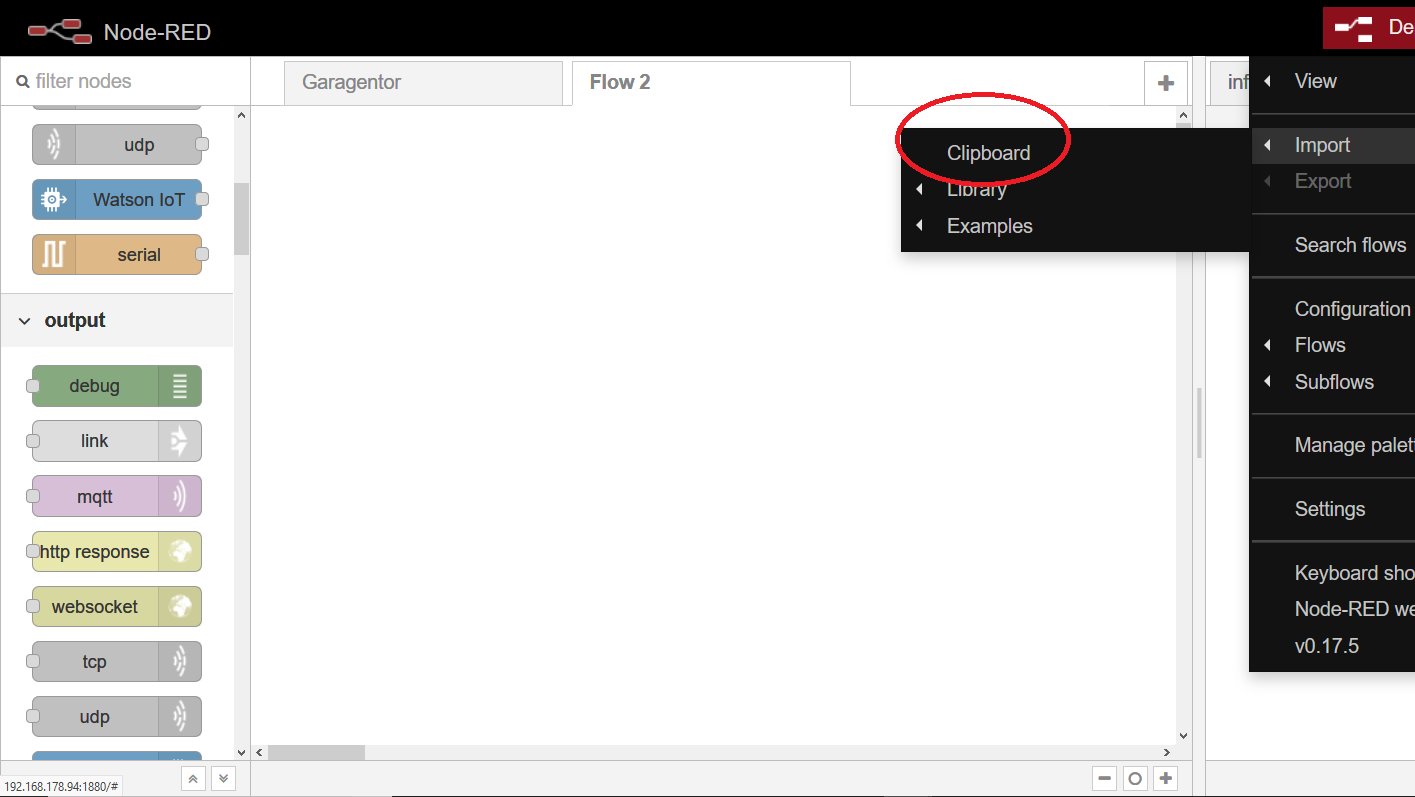

Importieren wollen wir über Clipboard.
Kopiert diesen Code.
[{"id":"17f5027e.f7380e","type":"inject","z":"376a0137.0dad2e","name":"ADD Garagentor","topic":"","payload":"{\"name\": \"Garagentor\", \"service_name\": \"Garagentor\", \"service\": \"GarageDoorOpener\", \"manufacturer\": \"ITEAD Sonoff\", \"model\": \"1 Channel\", \"serialnumber\": \"192.168.178.16\", \"firmwarerevision\": \"5.10.0\"}","payloadType":"str","repeat":"","crontab":"","once":false,"x":120,"y":180,"wires":[["ff6a8598.1d579"]]},{"id":"8bb6037b.0e457","type":"mqtt in","z":"376a0137.0dad2e","name":"GET Homebridge","topic":"homebridge/#","qos":"2","broker":"217e1468.8470e4","x":100,"y":80,"wires":[["32baf861.6a012"]]},{"id":"32baf861.6a012","type":"debug","z":"376a0137.0dad2e","name":"","active":true,"console":"false","complete":"false","x":310,"y":80,"wires":[]},{"id":"f2bffea8.55d2c8","type":"comment","z":"376a0137.0dad2e","name":"MQTT Homebridge Messages","info":"","x":140,"y":40,"wires":[]},{"id":"ed547d63.21aba","type":"comment","z":"376a0137.0dad2e","name":"Add Device","info":"","x":90,"y":140,"wires":[]},{"id":"470afc85.859834","type":"comment","z":"376a0137.0dad2e","name":"Program","info":"","x":80,"y":220,"wires":[]},{"id":"4a3d462a.b3a81","type":"mqtt out","z":"376a0137.0dad2e","name":"Output","topic":"homebridge/to/get","qos":"","retain":"","broker":"217e1468.8470e4","x":770,"y":80,"wires":[]},{"id":"40582e99.39c728","type":"inject","z":"376a0137.0dad2e","name":"Display all","topic":"","payload":"{\"name\": \"*\"}","payloadType":"str","repeat":"","crontab":"","once":false,"x":580,"y":80,"wires":[["4a3d462a.b3a81"]]},{"id":"e2398979.c47ff","type":"comment","z":"376a0137.0dad2e","name":"Display all accessories","info":"","x":600,"y":40,"wires":[]},{"id":"914f362b.bd0d78","type":"inject","z":"376a0137.0dad2e","name":"DEL Garagentor","topic":"","payload":"{\"name\": \"Garagentor\"}","payloadType":"str","repeat":"","crontab":"","once":false,"x":600,"y":180,"wires":[["6dc50e2c.fd163"]]},{"id":"f2735407.d5c69","type":"comment","z":"376a0137.0dad2e","name":"Delete Device","info":"","x":570,"y":140,"wires":[]},{"id":"6dc50e2c.fd163","type":"mqtt out","z":"376a0137.0dad2e","name":"Löschen","topic":"homebridge/to/remove","qos":"","retain":"","broker":"217e1468.8470e4","x":820,"y":180,"wires":[]},{"id":"8033cde7.ac1aa","type":"mqtt in","z":"376a0137.0dad2e","name":"GET SensorClosed","topic":"GaragentorSensor/Sensor1/State","qos":"2","broker":"217e1468.8470e4","x":110,"y":360,"wires":[["817806b1.a2b298"]]},{"id":"f99cd022.028df8","type":"mqtt out","z":"376a0137.0dad2e","name":"SET Sonoff","topic":"cmnd/Garagentor/POWER","qos":"","retain":"","broker":"217e1468.8470e4","x":810,"y":480,"wires":[]},{"id":"8d173eb2.b404e","type":"mqtt out","z":"376a0137.0dad2e","name":"SET Homebridge","topic":"homebridge/to/set","qos":"","retain":"","broker":"217e1468.8470e4","x":910,"y":340,"wires":[]},{"id":"60f5d7f9.c6b27","type":"mqtt in","z":"376a0137.0dad2e","name":"GET Homebridge","topic":"homebridge/from/set","qos":"2","broker":"217e1468.8470e4","x":100,"y":480,"wires":[["7c55322c.6f08e4"]]},{"id":"baddc3b0.a6375","type":"template","z":"376a0137.0dad2e","name":"TargetDoorState","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"{\"name\":\"Garagentor\",\"characteristic\":\"TargetDoorState\",\"value\": {{payload}}}","output":"str","x":570,"y":340,"wires":[["8d173eb2.b404e"]]},{"id":"745331d4.4c3628","type":"template","z":"376a0137.0dad2e","name":"CurrentDoorState","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"{\"name\":\"Garagentor\",\"characteristic\":\"CurrentDoorState\",\"value\": {{payload}}}","output":"str","x":610,"y":260,"wires":[["8d173eb2.b404e"]]},{"id":"817806b1.a2b298","type":"switch","z":"376a0137.0dad2e","name":"ON/OFF","property":"payload","propertyType":"msg","rules":[{"t":"eq","v":"0","vt":"str"},{"t":"eq","v":"1","vt":"str"}],"checkall":"false","outputs":2,"x":300,"y":360,"wires":[["baddc3b0.a6375"],["baddc3b0.a6375","3a95c3c.790f83c","ddf6c3b5.5df8c"]]},{"id":"213f476a.18b7d","type":"change","z":"376a0137.0dad2e","name":"0=Opend","rules":[{"t":"set","p":"payload","pt":"msg","to":"0","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":400,"y":260,"wires":[["745331d4.4c3628"]]},{"id":"3a95c3c.790f83c","type":"change","z":"376a0137.0dad2e","name":"1=Closed","rules":[{"t":"set","p":"payload","pt":"msg","to":"1","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":480,"y":380,"wires":[["2dde7618.a3504a"]]},{"id":"2dde7618.a3504a","type":"template","z":"376a0137.0dad2e","name":"CurrentDoorState","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"{\"name\":\"Garagentor\",\"characteristic\":\"CurrentDoorState\",\"value\": {{payload}}}","output":"str","x":690,"y":380,"wires":[["8d173eb2.b404e"]]},{"id":"9f81a99.e7311d8","type":"template","z":"376a0137.0dad2e","name":"0=ON","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"ON","output":"str","x":650,"y":460,"wires":[["f99cd022.028df8"]]},{"id":"ef4f47bc.45904","type":"switch","z":"376a0137.0dad2e","name":"ON/OFF","property":"payload.value","propertyType":"msg","rules":[{"t":"eq","v":"0","vt":"str"},{"t":"eq","v":"1","vt":"str"}],"checkall":"false","outputs":2,"x":480,"y":480,"wires":[["9f81a99.e7311d8"],["ac8d3e27.e089b8"]]},{"id":"7c55322c.6f08e4","type":"json","z":"376a0137.0dad2e","name":"Object to JSON","pretty":true,"x":300,"y":480,"wires":[["ef4f47bc.45904"]]},{"id":"ac8d3e27.e089b8","type":"template","z":"376a0137.0dad2e","name":"1=ON","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"ON","output":"str","x":650,"y":500,"wires":[["f99cd022.028df8"]]},{"id":"2650eba2.ed1574","type":"mqtt in","z":"376a0137.0dad2e","name":"GET SensorOpen","topic":"GaragentorSensor/Sensor2/State","qos":"2","broker":"217e1468.8470e4","x":190,"y":280,"wires":[["213f476a.18b7d","d3eb4ed4.f3b4d"]]},{"id":"ff6a8598.1d579","type":"mqtt out","z":"376a0137.0dad2e","name":"Hinzufügen","topic":"homebridge/to/add","qos":"","retain":"","broker":"217e1468.8470e4","x":350,"y":180,"wires":[]},{"id":"97d29c22.723268","type":"template","z":"376a0137.0dad2e","name":"ContactSensorState","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"{\"name\":\"Garagentor\",\"characteristic\":\"ContactSensorState\",\"value\": {{payload}}}","output":"str","x":620,"y":300,"wires":[["8d173eb2.b404e"]]},{"id":"7d44130f.3a280c","type":"template","z":"376a0137.0dad2e","name":"ContactSensorState","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"{\"name\":\"Garagentor\",\"characteristic\":\"ContactSensorState\",\"value\": {{payload}}}","output":"str","x":700,"y":420,"wires":[["8d173eb2.b404e"]]},{"id":"d3eb4ed4.f3b4d","type":"change","z":"376a0137.0dad2e","name":"1=NoContact","rules":[{"t":"set","p":"payload","pt":"msg","to":"1","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":420,"y":300,"wires":[["97d29c22.723268"]]},{"id":"ddf6c3b5.5df8c","type":"change","z":"376a0137.0dad2e","name":"0=Contact","rules":[{"t":"set","p":"payload","pt":"msg","to":"0","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":490,"y":420,"wires":[["7d44130f.3a280c"]]},{"id":"217e1468.8470e4","type":"mqtt-broker","z":"","broker":"192.168.178.10","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"willTopic":"","willQos":"0","willRetain":"false","willPayload":"","birthTopic":"","birthQos":"0","birthRetain":"false","birthPayload":""}]Und fügt ihn hier ein.

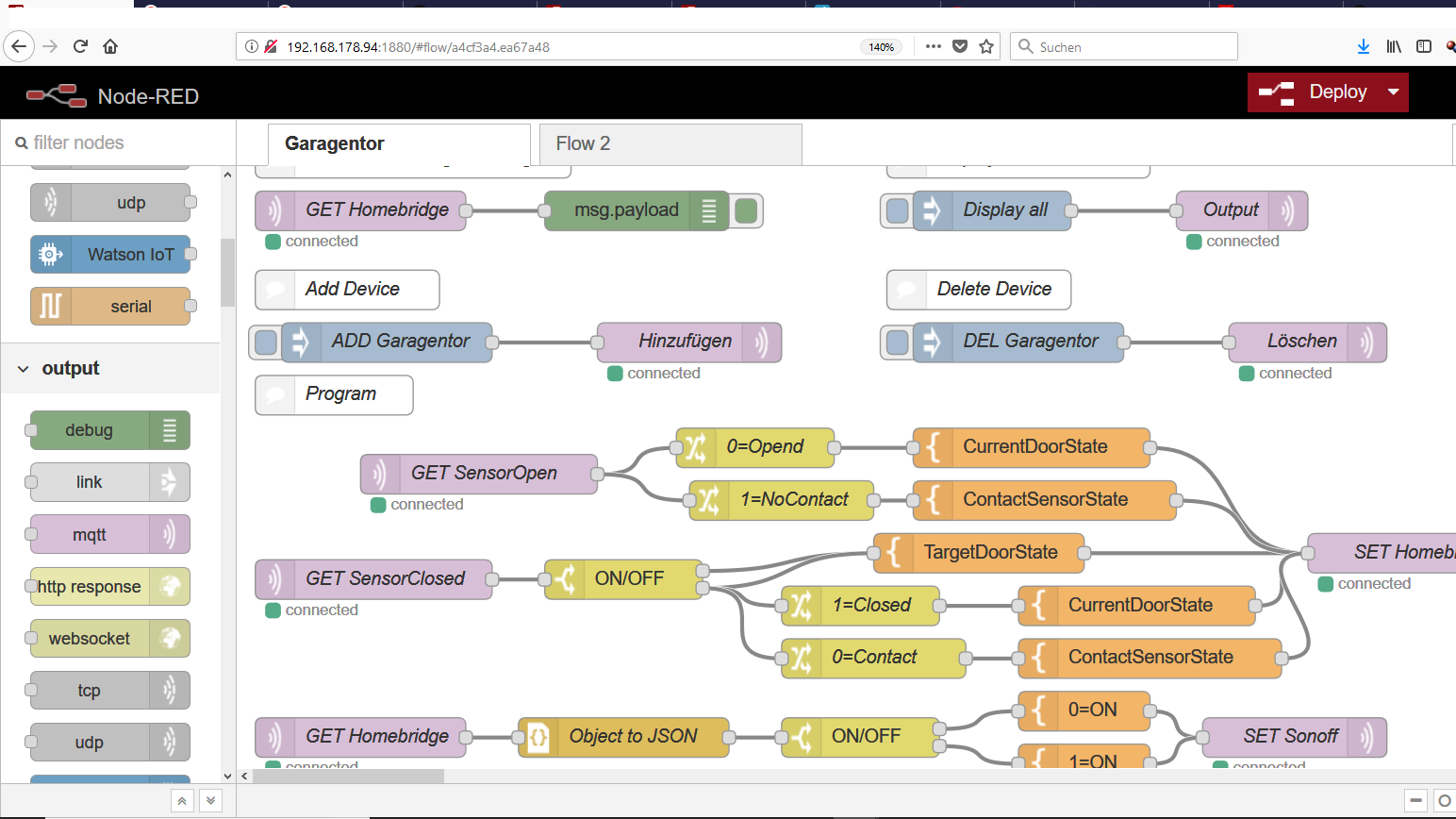

Es erscheint dann ein fertiger Flow so wie hier.
Ihr müsst jetzt in den lila Nodes alles an eurer Konfiguration anpassen.
In den hier von mir markierten lila Nodes gebt ihr eure Broker Adresse ein.
Weiter in Teil 3
Teil 1
So kann fröhlich verkünden das mein Garagentoröffner funktioniert. Alles schön mit 2 Reedkontakten für Status offen und geschlossen. Hier erstmal ein großes Dankeschön an jannnfe von https://github.com/jannnfe/homebridge-ESP8266-pojects/wiki der mir sehr dabei geholfen hat. Ohne ihn hätte ich das nicht geschafft. Als Hardware kommt zum Einsatz:
1 x Sonoff Basic mit Tasmota Firmware
1 x Wemos D1 mini mit Espeasy Firmware
2 x Reedkontakte eurer Wahl
forum.smartapfel.de/attachment/1828/
forum.smartapfel.de/attachment/1829/
Als Software nutzen wir auf dem Raspberry :
Homebridge (was sonst)
Mosquitto als Mqtt-Broker
Node-Red (Damit das nachher auch alles schön funktioniert)
Das Homebridge Plugin : https://github.com/cflurin/homebridge-mqtt
Eine Installationsanleitung für Mosquitto gibt es hier : https://mosquitto.org/blog/201…quitto-debian-repository/
Für Node-Red hier : https://github.com/codmpm/node…tion-RPi,-node-red,-nodes
Achtet darauf das Mosquitto und Node-Red als Systemdienst installiert werden. Damit beide Systeme bei einem Neustart von eurem Raspberry wieder mitlaufen.
So dann fangen wir mal an
Als allererstes müssen wir den Sonoff natürlich potenzialfrei bekommen.
In dem folgenden Bild mit den gelben Linien müssen wir eine Unterbrechung herstellen, mindestens 4 mm auf beiden Seiten. Da wo die rote Linie im Bild zusehen ist, müssen wir eine Brücke löten.forum.smartapfel.de/attachment/1830/
forum.smartapfel.de/attachment/1831/

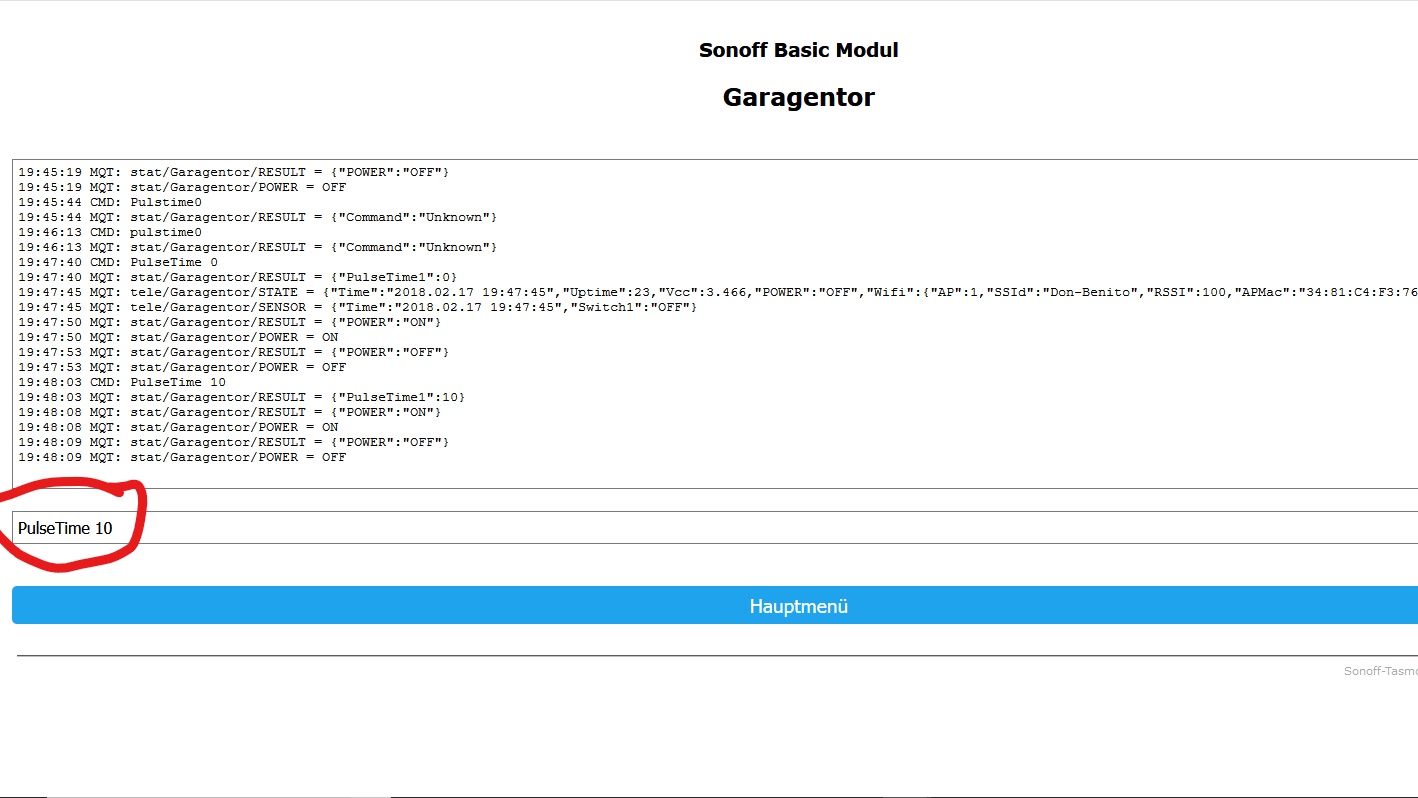

Ist das soweit erledigt, sollte man zur Sicherheit am Ausgang messen, ob bei geschalteten Sonoff auch keine Spannung mehr anliegt. Als Nächstes stellt man in der Konsole vom Tasmota die Puls Time ein, und zwar auf den wert 10.forum.smartapfel.de/attachment/1833/
Damit schaltet der Sonoff nur für 1 Sekunde so wie wir es brauchen.
Wir müssen jetzt nur noch in den Einstellungen von Tasmota Mqtt aktivierten und für die Topics einen Namen vergeben, das brauchen wir später für Node-Red und unserem Mqtt-Broker.forum.smartapfel.de/attachment/1837/forum.smartapfel.de/attachment/1836/
Soweit wären wir mit dem Sonoff Basic fertig, bis auf eine Sache noch .

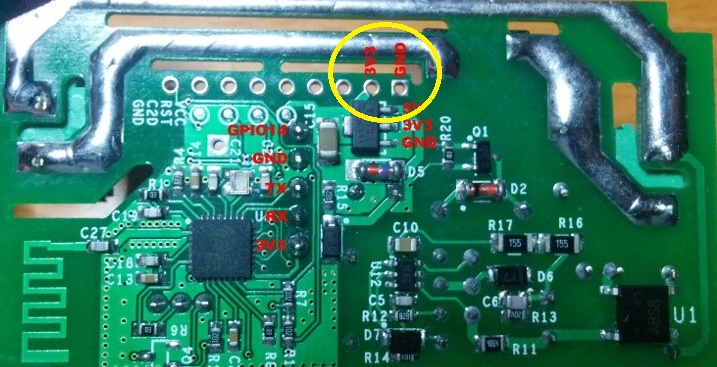

Es müssen noch 2 Pins an dem Sonoff gelötet werden, damit der Wemos D1 mini später mit Strom versorgt werden kann. Das hat den Vorteil das wir uns ein USB Netzteil sparen und den Wemos mit Strom versorgen können. Am nächsten Bild könnt ihr sehen, wo die Pins angelötet werden müssen.
Wie ihr sehen könnt, kann man am Sonoff 3.3V und GND abgreifen. Das reicht für unseren Wemos auch völlig aus. Lötet also bitte dort die Pins an.
Hiermit wäre der Sonoff erstmal fertig.
Kommen wir nun zu unserem Wemos D1 mini
Der Wemos muss natürlich auch erstmal vorbereitet werden, dazu laden wir uns die Firmware von Espeasy runter, und zwar hier : https://github.com/letscontrolit/ESPEasy/releases
Die letzte Version herunterladen als Zip-Datei. Danach auf eurem PC entpacken und euren Wemos mit einen USB Mini Kabel verbinden.

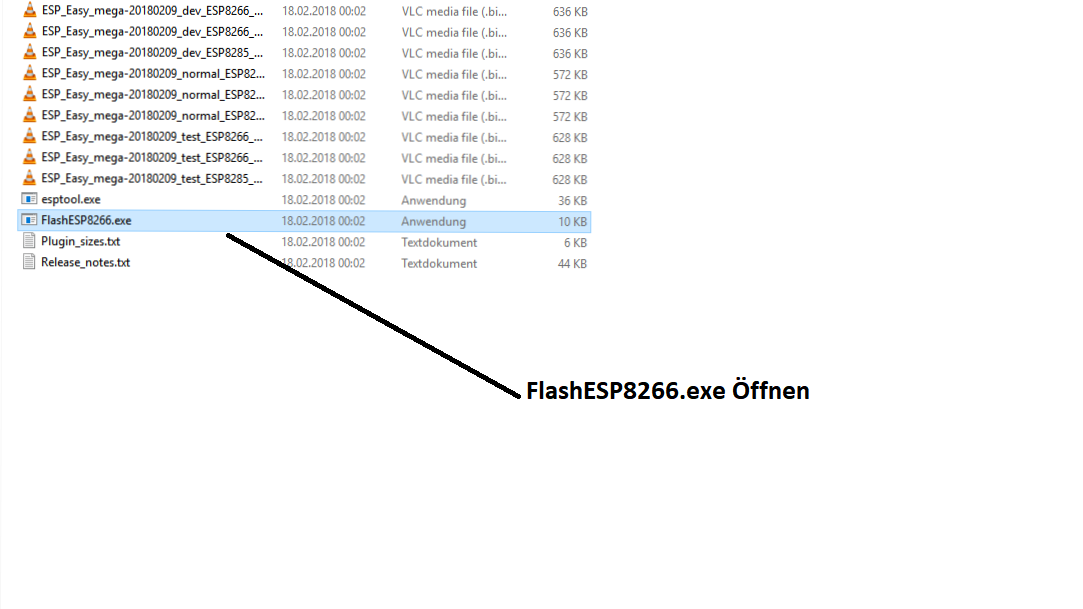

Den entpackten Ordner öffnen und FlashESP8266.exe ausführen
Es öffnet sich dann das Flash-Tool
Hier wie im Bild zu sehen COM-Port und bin Datei auswählen.
Danach nur noch unten auf Flash und warten bis der Vorgang fertig ist.
Ist ESPeasy installiert, müsst ihr in eure Wi-Fi Verbindungen schauen. Es müsste ein weiteres WLAN auftauchen das mit ESP_0 angezeigt wird.

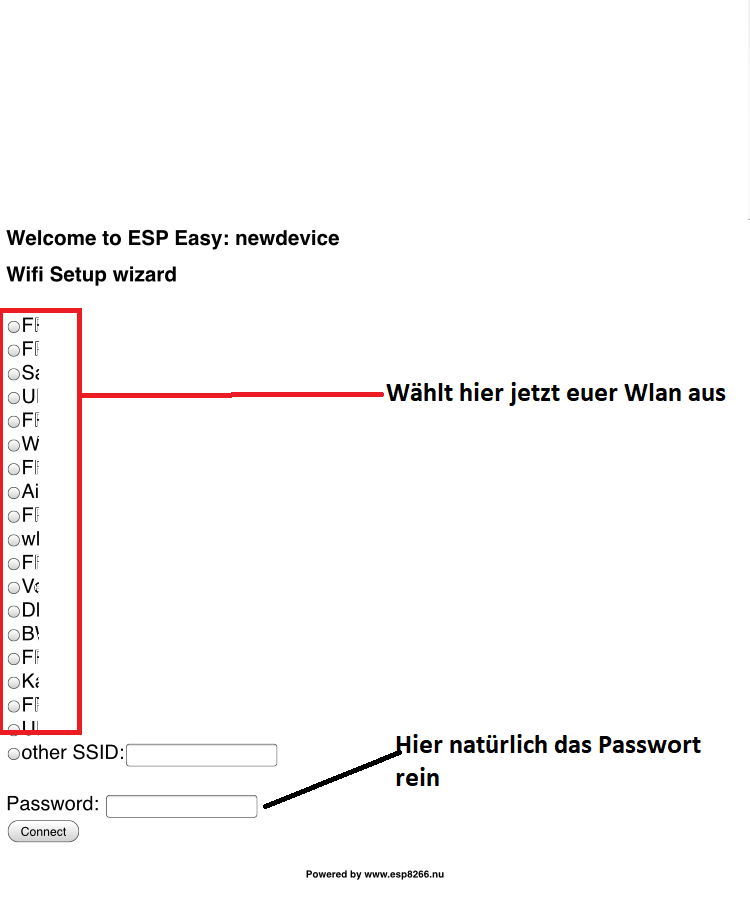

Verbindet euch mit diesem Wi-Fi und ihr werdet automatisch über euren Browser auf die ESPeasy Weboberfläche geleitet. Der Netzwerkschlüssel lautet configesp. Hat man sich erfolgreich verbunden öffnet sich beim öffnen des Internet-Browsers die Konfigurationsseite von ESP Easy. Auf der Konfigurationsseite kann man nun damit beginnen, den Chip mit seinem eigenen WLAN-Netz zu verbinden.

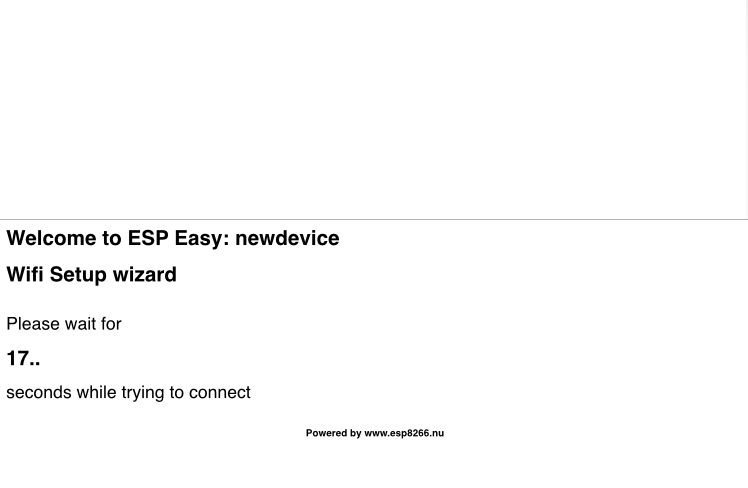

Nach Drücken von Connect dauert es ein paar Sekunden und ESPeasy startet neu.
Anschließend kann man sich wieder mit seinem eigene WLAN verbinden. Der ESP-Chip bekommt nun vom Router seine eigene IP-Adresse. Diese benötigt man, um auf die Konfigurationsseite von ESP Easy zu kommen. Durch Eingabe der IP-Adresse im Internetbrowser gelangt man auf die Konfigurationsseite.
Unter Config einen Namen Vergeben am besten (GaragentorSensor)
Geht nun auf Controllers, um euren Mqtt-Broker einzurichten.
Weiter geht es dann in Teil 2
peterpan007 kannst du Deine Config.json mal hier zeigen. Vieleicht hast du nur einen Syntax Fehler drin.
An dem Sonoff habe ich keinen Reedkontakt angeschlossen dafür nutze ich den Wemos D1. Habe Testweise alles auf meinem Schreibtisch aufgebaut. Wenn alles funktioniert wie ich mir das vorstelle werde ich am Wochenende alles hier mal Dokumentieren.
Na wie ich schon geschrieben habe, in der Konsole vom Sonoff schauen ob er sich mit Deinem Broker verbunden hat. Ansonsten brauchst du erstmal nichts machen. Später für Node-Red musst du unter topic noch einen Namen vergeben.
Hast Du auch MQTT beim Sonoff aktiviert ? Wenn Du beim Sonoff auf die Konsole gehst kannst Du sehen ob er sich mit Deinem Broker verbunden hat. In den Einstellungen beim Sonoff muss natürlich die ip Adresse von Deinem Broker eingetragen werden.
Ich hoffe mein Wemos kommt heute ? dann werde ich weiter basteln. Aber nur in meiner warmen Bastelstube ?
kein Problem
Ich meinte eigentlich Hp246 wie es mit seiner Wlan_verbindung aussieht
Da musst Du was falsch gelesen haben. Ich habe nie geschreiben das ich es ohne Tasmota in Homebridge eingebunden habe. Flashen musst Du unbedingt sonst funkioniert es nicht. Bei Version 1.7 geht glaube ich noch Flashen über Wlan.Ich selber habe es aber nie gemacht.Mache es lieber mit dem Fdti Adapter.
Wie sieht den die Wlan-Verbindung aus ?
Ja kannst den Mosquitto auf dein bestehendes Sytem Insatlieren. Der Sensor wird über Tasmota wie ein Sensor oder zweiter Schalter konfiguriert. MQTT muss natürlich in Tasmota aktiviert sein und es werden ein paar Einstellungen gemacht. User Passwort und so weiter, abhängig wie Du es in Mosquitto eingerichtet hast.
Der Wemos wird mit ESPEasy geflasht. Ansonsten brauchst du noch Mosquito als MQTT Und Node-Red und ja das ist der Wemos
Der Wemos wird mit ESPEasy geflasht. Ansonsten brauchst du noch Mosquito als MQTT Und Node-Red
So Heute habe ich mir mal den
Wemos D1 Mini bestellt. Da an dem Sonoff Basic leider nur ein Sensor machbar ist. Habe zwar mal irgendwo gelesen das man den TX und RX Anschluss irgendwie dazu bringen kann ihn als Anschluss für einen weiteren Sensor zu nutzen. Weiß aber nicht mehr wo ? zumindest geht es nicht einfach so. Habe einen Reedkontakt schon erfolgreich anschließen können und hat auch gut funktioniert. Aber alles nur an meinem 2 Sonoff Basic angeschlossen, weil in meiner Bastelstube ist es grad wärmer als in meiner Garage ?? Ich möchte aber 2 Reedkontakte anschließen, damit beide zustande mir angezeigt werden können. Deshalb kommt jetzt der Wemos ins Spiel, der nur dazu da ist die Reedkontkte zu übernehmen. Kostet grad mal 5,25€ konnte ich grad noch so verkraften ? So wird der Sonoff schön weiterhin die Torsteuerrung übernehmen, und der Wemos die Kontakte ubernehmen. Alles natürlich über MQTT und Node-Red. Werde natürlich weiter hier berichten.
Was geht den genau nicht ? Musst schon ein bißchen genauer werden damit wir dir helfen können
Also ich habe es ja eh vor über Node-Red zu machen. Da kann ich ja dann selber meine Status anzeigen selber einbauen so wie ich das dann brauche. Sieht dann ungefähr so aus
Naja so einfach anschließen geht nicht. Man muss die gpio vorher konfigurieren da bin ich grade am testen. Bin aber grade dabei meinen 2 Sonoff zu bearbeiten weil der soll dann mein elektrisches Schiebetor für die Einfahrt steuern ?
Ja das ist leider so und auch nur eine Notlösung. Deshalb werde ich das auch alles über Node-Red machen. Ich habe diese Reedkontakte gekauft Abus FU7350W
Na also geht doch ?
