Gewicht Gasfalsche im Grill messen

Selber umgesetzt nicht. Ich bin aber mal über ein Youtube Video gestolpert. Such' mal bei Youtube nach

Measure Propane, CO2, Salt, and so much more with this DIY MQTT Weight Sensor using Tasmota

Vielleicht hilft's ja...

Gruß

Volker

Zufall, dass genau sowas gestern erst hier vorgestellt wurde? (Aller erste Automation):

Infos gibt es dort zur Umsetzung auch.

Hi zusammen,

Ich hab den Beitrag am Sonntag entdeckt und irgendwie hat es mir auch unter den Nägeln gejuckt die Idee umzusetzen.

Ich hatte eigentlich alle Bauteile, bis auf die Waage, schon zu Hause. Die Waage habe ich bei Amazon für 14 Euro geordert.

Nun wollte ich euch meine Umsetzung noch Präsentieren:

An der Waage habe ich noch ein DHT22 Sensor angebracht, dieser Ermittelt zusätzlich noch die Außen Temperatur, Feuchte und Taupunkt für HomeKit. Der eigentliche Grund ist jedoch die Temperatur so nah wie möglich an der Gasflasche zu ermitteln, um die Abweichungen - resultierend der Dehnungseffekte von Metall in Abhängigkeit der Temperatur - zu kompensieren. In welchem Umfang bin ich gerade noch am aufzeichnen. Die ersten Tests zeigen eine deutliche Abweichung von 74g bei ∆ 8,5°C. Das geht genauer. Wie man das macht ergänze ich noch.

Leider ist über Tasmota die Kalibrierung für meinen Geschmack nicht ausreichend. Nach mehrmaligem Kalibrieren mit je ≈ 10 und ≈ 20kg, habe ich mich entschieden die Skalierung des Rohwertes direkt in NodeRed umzusetzen. Seither zeigt die Waage sogar bis auf das Gramm genau die Gewichte von 0 bis 20,584kg an. Das Maximalgewicht der Waage liegt bei 200kg. Die maximale Abweichung beträgt nun 2g (Temperatur unkompensiert) 🤌.

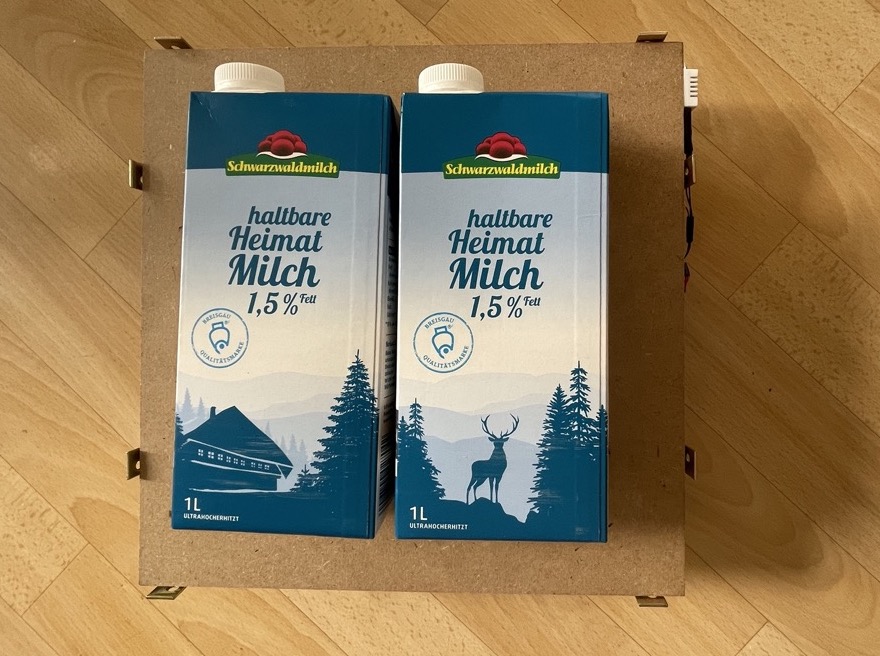

Zum Kalibrieren habe ich ein 10kg Eimer mit Wasser, sowie ungefähr 10 Tetrapack Milch benutzt. Die Milch ist nach dem Kalibrieren noch trinkbar.

Um die genauen einzel Gewichte zu ermitteln habe ich meine Küchenwaage genommen, die bis 15kg misst. (lt. Hersteller hat die Küchenwaage eine Genauigkeit von 1g)

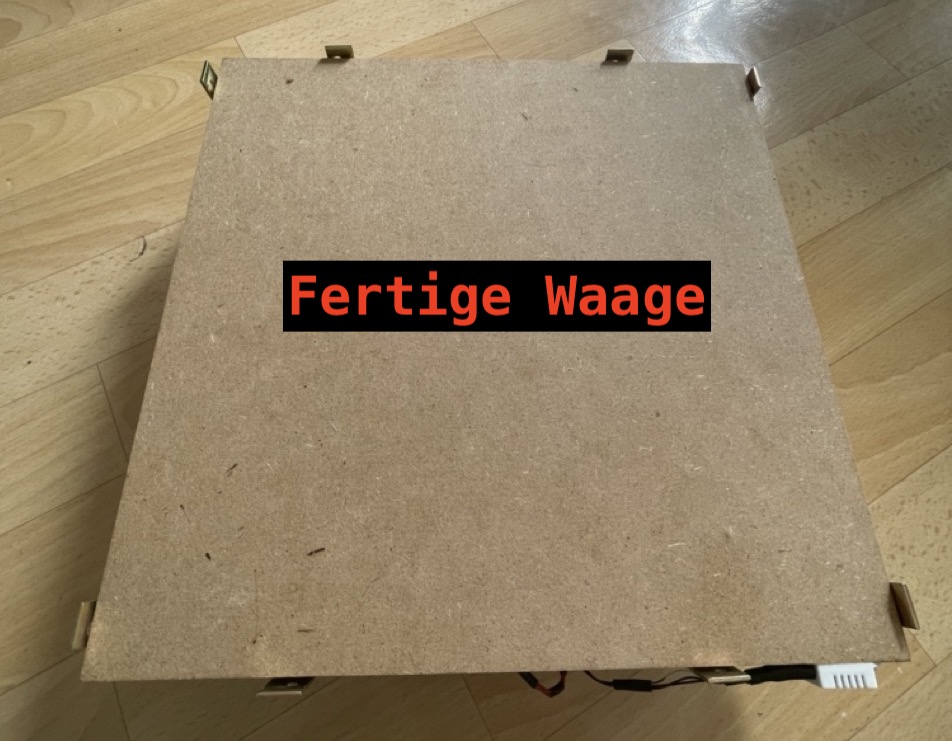

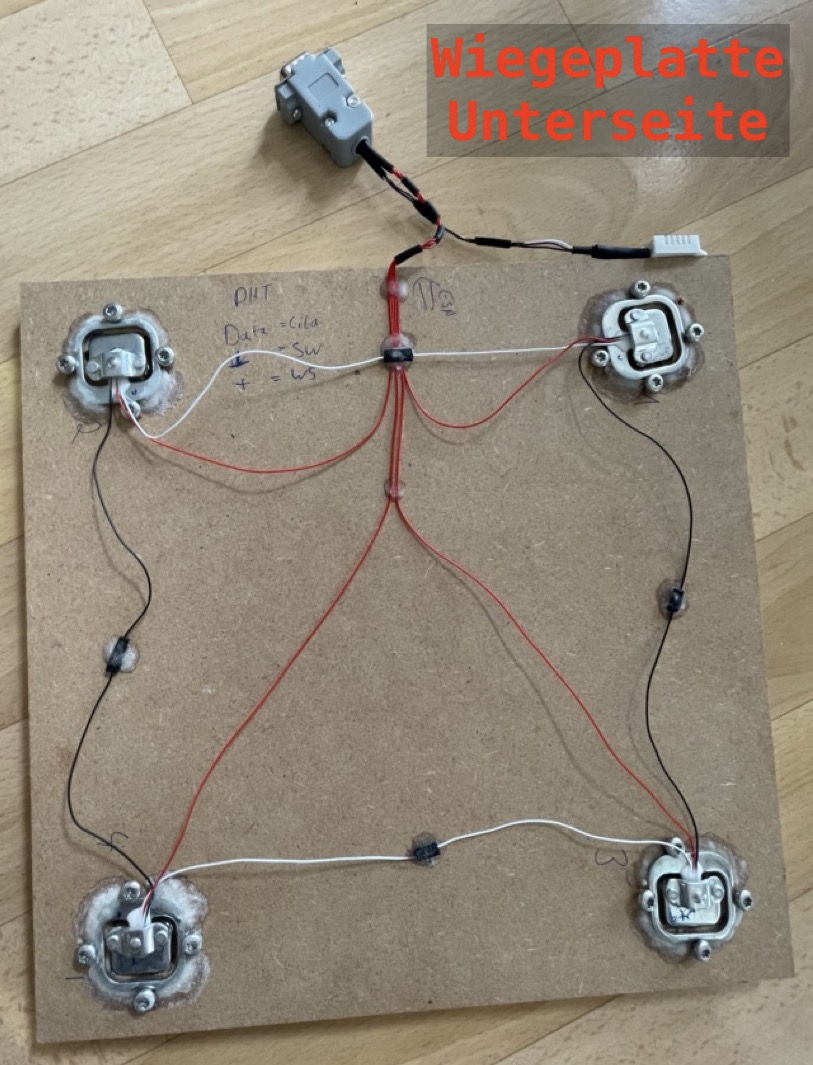

Im Anhang habe ich noch Bilder angefügt, wie ich meine Hardware umgesetzt habe.

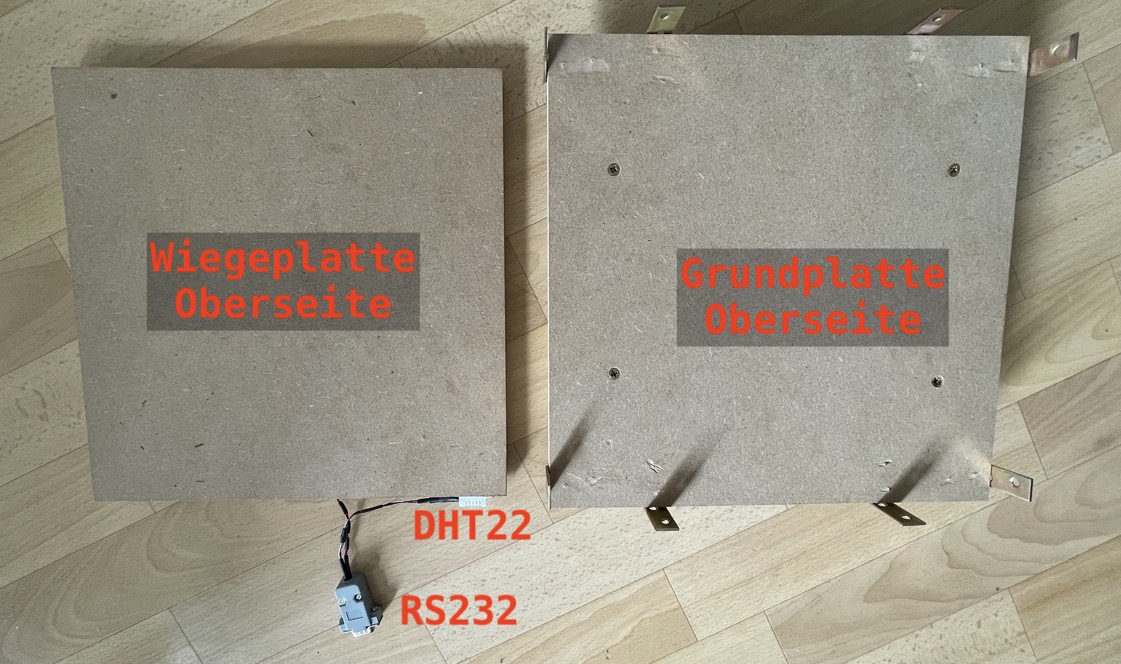

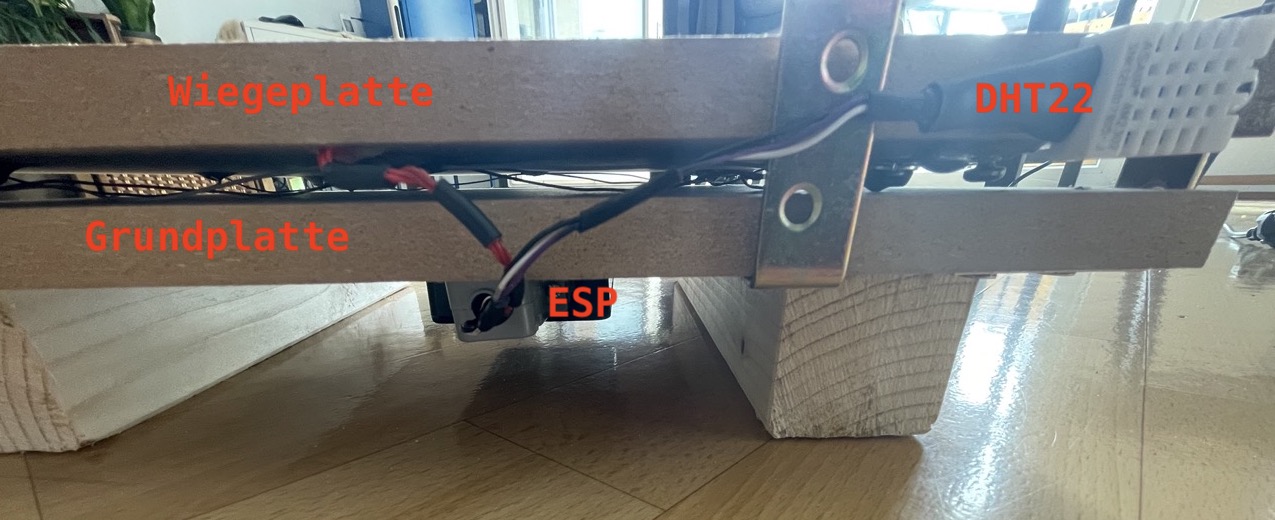

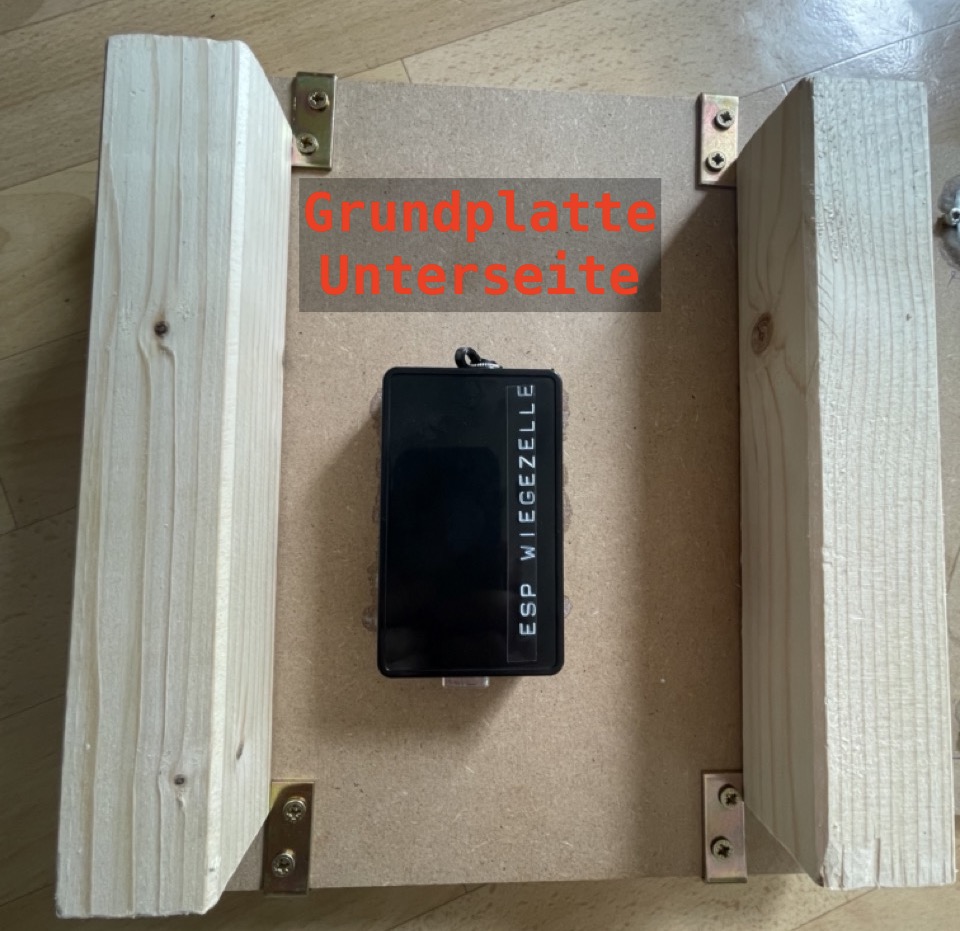

Damit die Wiegeplatte nicht verrutscht wurden seitlich Winkel angebracht. Diese Stören die Messung nicht und verhindern nur ein Abrutschen der Wiegeplatte. Die Grundplatte habe ich auf zwei Kanthölzer montiert, um etwas Bodenfreiheit für die Messbox zu haben.

Ich finde die Waage lässt sich ganz gut ansehen. Mit etwas Farbe ist es fast schon zu Schade später hinter einer Verblendung zu verschwinden..

Maße der Waage: 300x300mm (11kg Propangasflasche D=300mm; 5kg Propangasflasche D=299mm)

Höhe ≈ 70mm

Als Netzteil dient derzeit ein 12V Schaltnetzteil. Für den späteren Einsatz habe ich bereits 12V an der Stelle vorhanden.

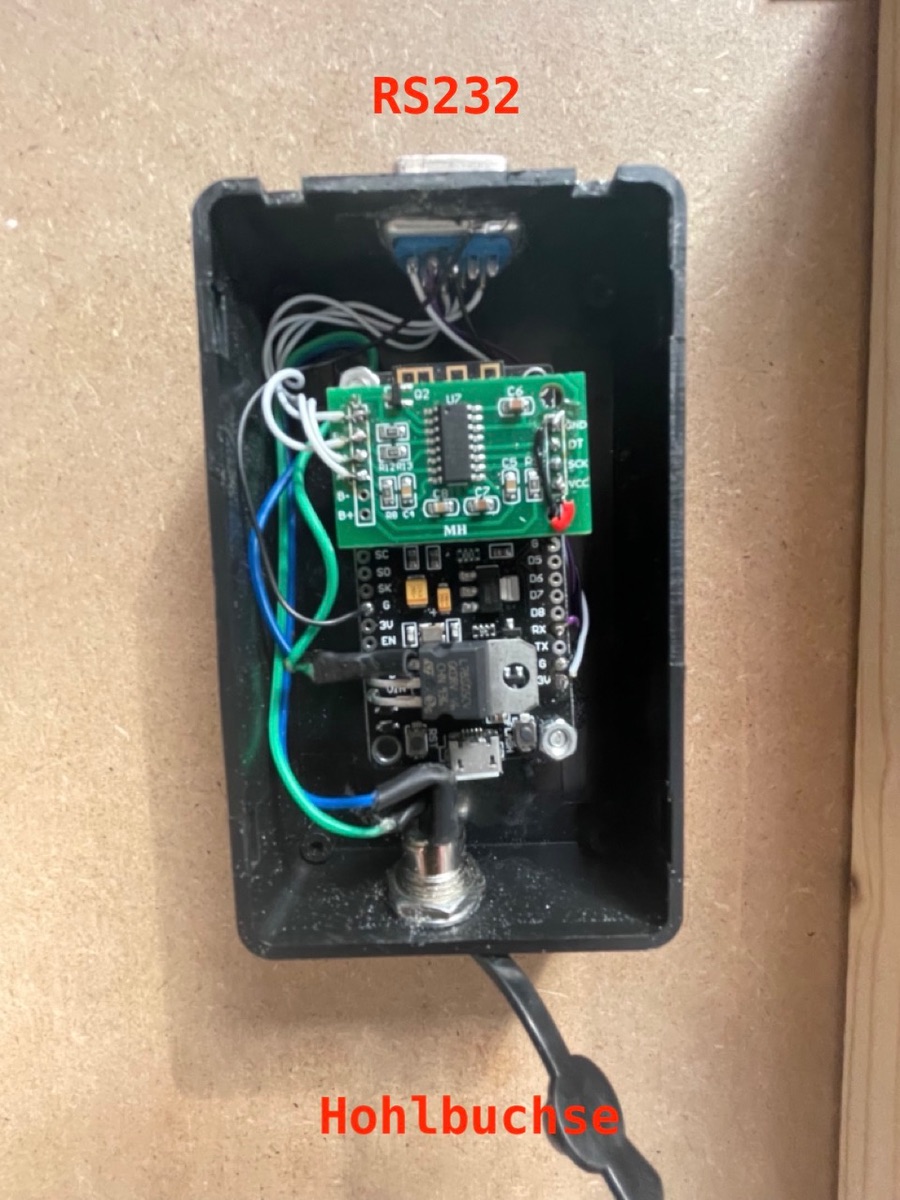

Auf den ESP habe ich ein L78S05CV direkt auf den Vin und GND des ESP8266 angelötet. Somit erhöhe ich den Spannungsbereich von 5V zu 7-35V (persönliche Empfehlung 8-28V). Mindestens 8V (7V gehen auch noch je nach Charge) werden benötigt, damit der L78 die Spannung auf 5V regeln kann. Bei 5V Eingangsspannnung kann der L78 nichts regeln und "bleibt aus".

Das HX711 Modul ist ebenfalls direkt aufgelötet. Die VCC und Masse wurde auf die 3,3V und Masse des ESPs per Leitung aufgelegt. Das HX711 Modul sowie der Anschluss des DHT22 Sensors erfolgen bei mir über RS232 Lötbuchsen und Stecker.

Durch die Steckverbindung kann man die Waage für künftige Änderungen/ESP tausch/etc. besser demontieren.

Hinweis: DHT22 ist beim Tasmota Sensor Flash der AM2301.

Was machen wir nur alles um mit unserem Lieblingshobby möglichst viel Zeit zu verbringen.

walta

Sodele,

Erste erfolge mit der Kompensation.

Hier mal ein Auszug von JavaScript. Meine Sensoren sind vom Typ YZC-161E.

Verwendet habe ich aus den Datenblättern die Temperatur Koeffizienten (TK) die im Werk ermittelt wurden.

Falls ihr ein anderen Sensor habt, müsst ihr die Daten:

Temperatur Effekt auf Nullpunkt (Temp. Effect on Zero):

FSNull (TK 1 %FS/10°C)

Temperatur Effekt auf Ausgang (Temp. Effect on Output):

FSPpZC (TK 0.05 %FS/10°C) und FSSPan (TK 0.05 %FS/10°C)

anpassen.

var KalibrierTemp = 15.8; //Eintragen und Skalierung anpassen! (Vorgelagert auf Variable Gewicht)
var FSNull = 1;    // YZC-161E
var FSSpan = 10;   // YZC-161E
var FSPpZC = 0.05; // YZC-161E

var KompFaktor = FSNull - ((KalibrierTemp - Temperatur) * (FSPpZC / FSSpan));

if (Gewicht < 0){
    Out = 0;
}
else {
    Out = Gewicht * KompFaktor;
}

Hinweis: Die Kompensation ist nur so gut wie der DHT22 Sensor. Somit ist bei steigender Temperatur ein leicht erhöhtes Gewicht und bei fallender ein leicht kleineres Gewicht vorhanden. In meinem Beispiel sind es 10.606g die ich als Test aufgelegt habe. Der Wert ist bei steigender Temperatur nach Kompensation 10.612g ab und an auch mal 10.617g.

Der nicht kompensierte Wert gibt bei 15,8°C 10.606g an.

Bei aktuell 17°C 10.550g. Somit beträgt ∆T= + 1,2°C zu ∆m= - 56g

Der Kompensierte Wert zeigt parallel dazu aktuell bei 17°C 10.610g an. Somit beträgt hier ∆T= + 1,2°C zu ∆m= + 4g

Fazit: Bis jetzt ist die Kommentierung stabil. Ich beobachte das mal noch etwas. Falls was sich gravierend ändern sollte gebe ich natürlich bescheid.

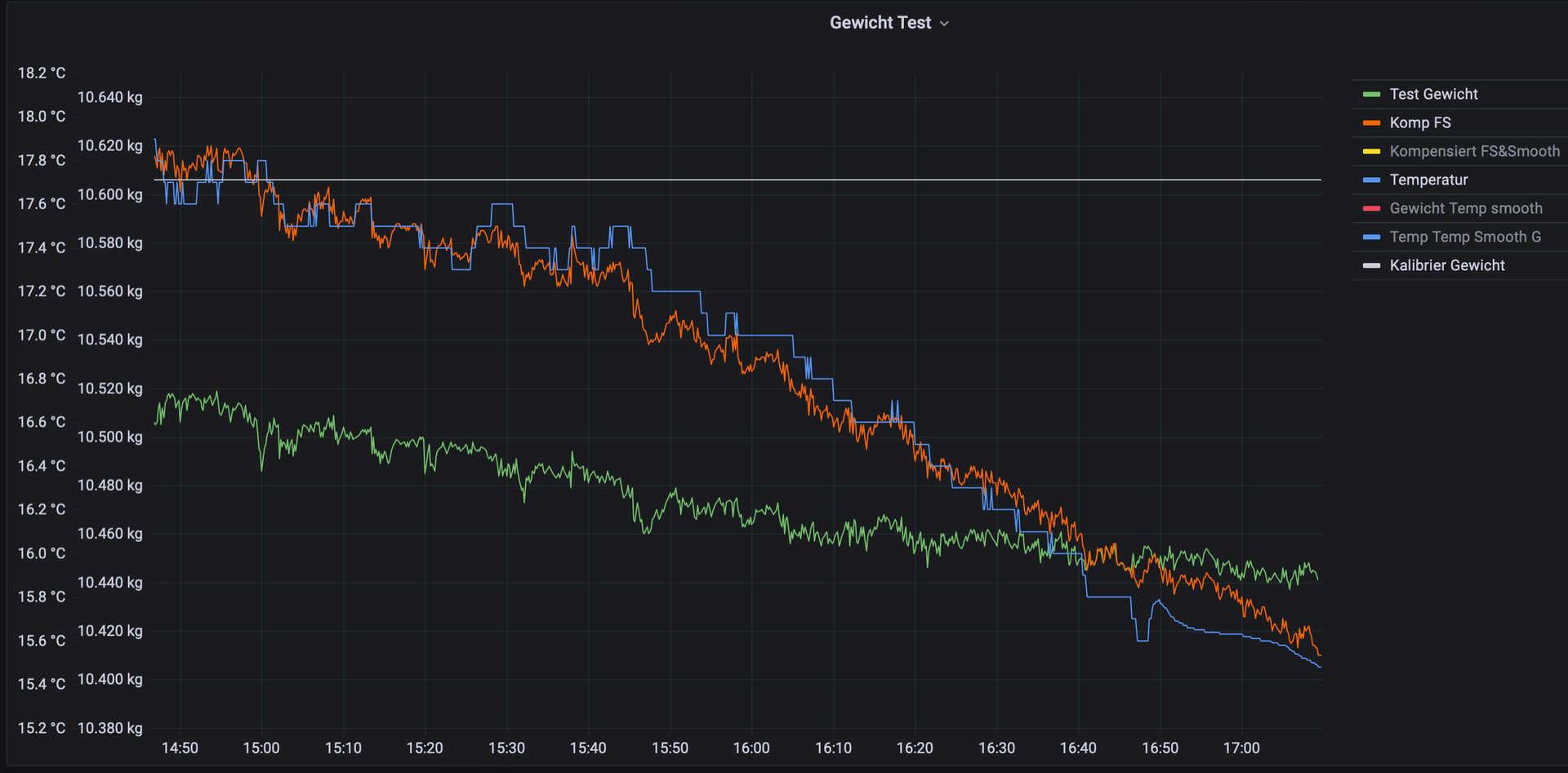

EDIT: Leider sind die Sensoren echt bescheiden. Mittlerweile driftet die Waage, besser gesagt die Sensoren, ganz schön nach unten ab.

Aktuell ist gerade 15,8°C, das Gewicht mit 10.606g ist nach wie vor drauf.

Der nicht kompensierte Wert nun bei 10.449g. ∆T= 0°C zu ∆m= - 157g !

Der kompensierte Wert liegt natürlich genau gleich, da ja nun der Nullpunkt wieder anliegt.

Vermutlich besteht nun ein weiterer Sensor Fehler welcher, aufgrund des statischen Gewichts, mit der Zeit zum abdriften führt. Ich recherchiere mal.

EDIT2: Okay, also die Sensoren sind wohl wirklich nicht geeignet für Dauerlasten. Eigentlich also für die Propangasflasche nicht gerade ideal, da diese ja dauerhaft auf der Waage verbleiben sollen..

Ich schau mal ob die Waage sich nach einer bestimmten Zeit auf ein Wert einpendelt, oder ob sich der Rohwert von der Waage dauerhaft verschlechtert. Wenn zweites Zutrifft sehe ich noch eine Chance, dass die Waage doch noch den Dauerbetrieb übernehmen kann. Ansonsten muss die Waage wohl doch mit besseren Sensoren ausgerüstet werden.. -.-

Satt einer Standwaage eine Hängewaage und das Ding zum abwiegen hochheben. Dann ist keine Dauerlast auf den Sensoren.

walta
