Überwachung der Waschmaschine per HomeKit Steckdose

Hallo, aufgrund des großen Interesses habe ich nun eine kleine Anleitung wie man den Zustand der Waschmaschine mit dem Stromverbrauch einer HomeKit Steckdose überwachen kann:

Zubehör

• Waschmaschine
• Parce Plus Steckdose
• Wlan im Raum der Waschmaschine
• HomeDash App UND
• Controller for Homekit App

Je nach Waschmaschine und wie diese sich verhält wenn sie fertig ist kann es sinnvoll sein per Homebridge weitere Zustandschalter und Countdowns hinzufügen. Meine Waschmaschine schaltet nicht einfach den Strom aus wenn sie fertig ist, sondern dreht sich alle paar Minuten weiter, bis man sie deaktiviert, das heißt dann Knitterschutz.

Somit optional:

• Homebridge
• Automation-Switches pugin

Use cases

Haupt Use Case:

• Benachrichtigung wenn die Wäsche fertig ist, um nicht umsonst in den Keller laufen zu müssen.
  • Per Home-Notification auf dem Handy(s) und durch blubbernden Sound im Wohnzimmer
    (alle 20 hue Birnen haben bereits eine Bedeutung per Farbe für ein anderes Ereignis ;-))

Im laufe der Zeit mussten noch folgende Zusatz-usecases unterstützt werden:

• nächste Wäsche rein, ohne die Maschine komplett auszuschalten
• Nicht direkt starten, sondern einplanen der Wäsche für den nächsten Morgen
• je nach Waschprogramm kann es auch mal zu einer etwas längeren Ruhepause kommen
• Notification auch beim Anschalten, um etwa im Blick zu haben gegen wann es fertig sein könnte

Hardware

Als erstes muss darauf geachtet werden, dass die Steckdose erreichbar ist, deshalb kam für mich schon mal keine eve Energy in Betracht, aufgrund des bluetooths, ebenso habe ich es bei eve energy noch nicht geschafft den aktuellen Stromerverbauch als trigger zu verwenden, scheint nicht unterstützt zu sein.

Zusätzlich sollte man darauf achten, dass die Steckdose stark genug ist um die Waschmaschine auszuhalten. Das ist bei der Parce Plus der Fall bei meiner Miele Waschmaschine.

Diese Steckdose wird mit 16A/3500W angegeben, bislang habe ich bei den normalen Waschprogrammen etwa 9A/2000W gemessen.

Einrichtung

Als erstes empfiehlt sich einmal den Stromverbrauch der Waschmaschine zu beobachten um die nötigen Kriterien abzuleiten. Bei mir gibt es wie gesagt kein hartes aus, sondern die Maschine dreht sich weiter wenn sie fertig ist, damit die Kleider nicht verknittern. Somit habe ich für mich die folgende Definition:

Fertig = 5 Minuten zwischen <4W und max 80W

Das Anlegen der Regeln ist nicht so trivial wie bei manchen meiner anderen 170 Automationen. Das hat folgende Gründe:

- Die Parce Plus liefert die Leistung nicht als normalen Watt wert sondern negativ. Keine Ahnung ob das so gedacht ist oder mal gefixt wird.

HomeDash kann hier nur positive Werte einstellen, jedoch kann Controller glücklicherweise seit einigen Monaten direkt Zahlen eintippen, auch negative.

• Die Leistung von Parce Plus kann meines Wissens nur in HomeDash als Trigger mit "jeder Änderung" oder "größer als" und "kleiner als" angelegt werden. Controller kann das nicht für dieses Herstellerspezifische Merkmal.

Das hat zur folge, dass um die Regeln anzulegen mindestens 2 Apps benötigt werden. Erst HomeDash, dann Controller, manchmal auch Home, da ich bereits am Szenenlimit bin.

• Initiales Anschalten:
  Wenn jede Änderung
  & > 100 W (da Negativ < -100W eintippen)
  > Schalter „Waschmaschine An“ + Notification enabled

• Countdown starten:
  Wenn jede Änderung
  & < 4 W (da Negativ > -4W eintippen)
  Schalter „Waschmaschine countdown“ ein

• Countdown stoppen (falls während des normalen Waschzyklus eine pause ist)
  Wenn jede Änderung
  & >80 W (da Negativ < -80W eintippen)
  Schalter „Waschmaschine countdown“ aus

• Wenn Countdown abgelaufen = fertig
  Wenn Countdown sensor an
  Schalter „Sound Waschmaschine" an +Notification enabled

„Waschmaschine countdown“ ist ein automation switch aus homebridge, der nach 5 Minuten den Countdown sensor auslöst, es sei denn dieser wurde in der Zwischenzeit deaktiviert durch die 3. Automation.

Der Einfachheit halber habe ich noch folgendes hier weggelassen:

• Schalter für „Waschmaschine läuft“ (der sicher stellt, dass es beim eingeplanten Waschvorgang nicht bereits auslöst, selbst wenn etwas Strom verbraucht wird)

• Schalter für „Waschmaschine wäscht“ (der sicher stellt, dass es erst nach min. 1 Stunde prüft),
• die Ausschalt automation die alles zurücksetzt beim ausschalten der Maschine,
• sowie viele zusätzliche Bedingungen in den genannten Automationen.

Hoffe das hilft dem einen oder anderen bei seinen Projekten!

Zitat von vgnsxe

Heißt das, dass deine Parce Plus durchgehend an bleibt und die noetigen Trigger ausloest etc?

Da bei mir die Maschine wirklich "aus" ist, wenn sie fertig ist, also nur noch den standby Verbrauch hat, wuerde ich gerne, sobald die Maschine fertig hat, einerseits die Steckdose ausschalten lassen und gleichzeitig eine notification senden lassen.

Ja, genau, die Steckdose ist immer an. Bei ist der Standby-verbrauch der Maschine 0W, somit gibt es für mich keinen Grund sie auszuschalten. Ausserdem würde der WAF darunter leiden, wenn man das immer noch manuell einschalten müsste.

Zitat von vgnsxe

Ps: in der myHome app, kann man >, <, =, mit Werten aus Ausloeser auswaehlen. Da diese App einen großen Umfang hat, wuerde man sich damit mehrere Apps in Verbindung sparen.

Das kann die Controller app generell auch, aber in diesem Fall handelt es sich um eine Herstellerspezifische Eigenschaft von Parce.
Ich habe es mit "alle Änderungen" als Trigger realisiert, das habe ich bislang nur in der HomeDash app gefunden, welche aber auch <, >, >=, <=, = kann .

Generell ist es ja eher ein Problem von Parce, dass sie negativen Strom weitergeben, und dass HomeDash nicht damit rechnet in dem Slider zum einstellen.

Aber wäre interessant zu wissen ob myHome auch Strom als Trigger verwenden kann, mit "alle Änderungen" und <, >, >=, <=, =, sowie negative Werte eingeben kann für Herstellerspezifische Eigenschaften.

Zitat von stylearoma

Schöne Anleitung, vielen Dank für den Input Könntest Du eventuell deine config.json mal posten für die Einstellungen des "Automation-Switches pugin"? Versuche gerade das auch so zu realisieren

 {
            "platform": "AutomationSwitches",
            "switches": [
                {
                    "type": "automation",
                    "name": "Countdown Waschmaschine",
                    "period": 300,
                    "autoOff": true
                },
                {
                    "type": "automation",
                    "name": "Waschmaschine eingeschaltet",
                    "period": 1,
                    "autoOff": true,
                    "stored": true
                },
                {
                    "type": "automation",
                    "name": "Waschmaschine wäscht",
                    "period": 3600,
                    "autoOff": true,
                    "stored": true
                }
            ]
        }

und zusätzlich noch 2 normale dummyswitches Waschmaschine läuft und Waschmaschine fertig, müsste aber auch problemlos mit dem plugin gehen.

Viel Erfolg!

Die Apple Home push notifications gibt es leider nur für Sensoren (Bewegung, Fenster/tür etc) nicht für Steckdosen, warum auch immer.

Für viele Fälle reichen mir die Hue Lampen und Farben als information, das ist etwas dezenter.

Für diese Anleitung habe ich aber die normalen Apple Push-Meldungen verwendet, Telegram habe ich nicht.

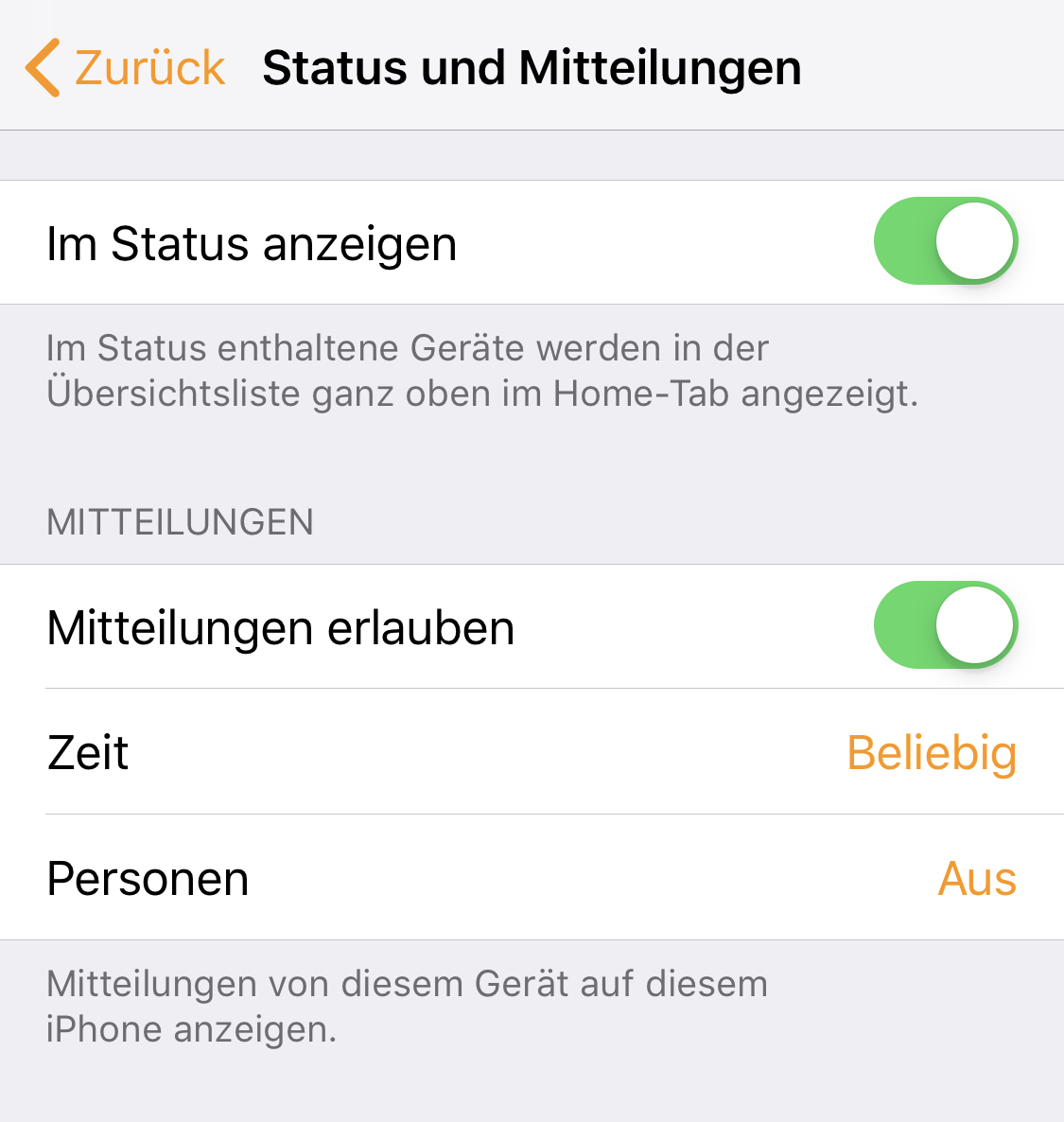

Da das automation-switches Sensoren anlegt, kann man das einfach einschalten.

Der Text ist natürlich nicht so schön, aber ich weiß was gemeint ist.

"Bewegung entdeckt in Waschmaschine fertig"
